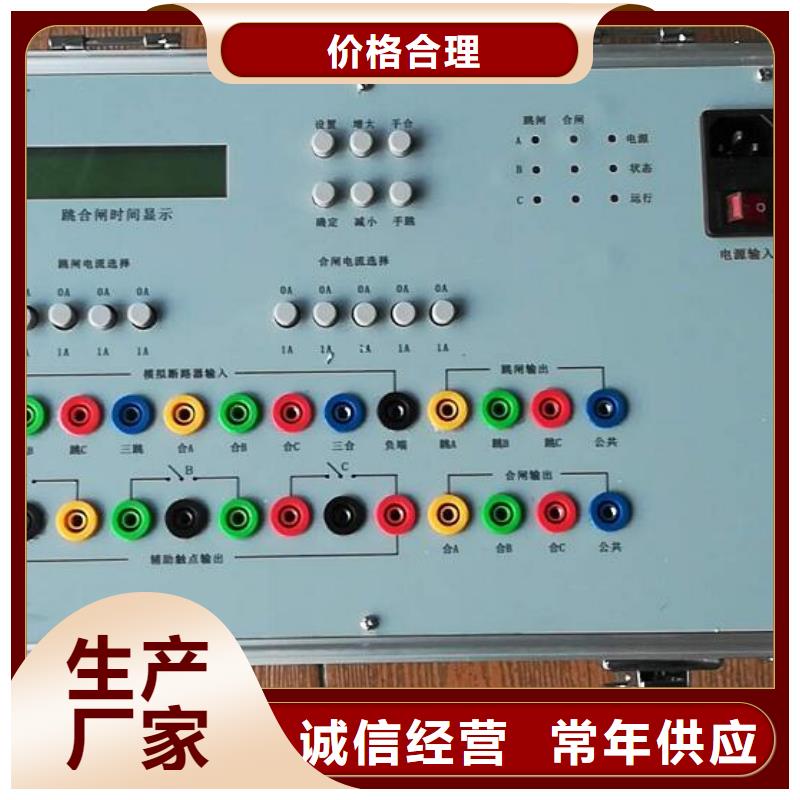

高低压开关柜通电试验台合闸和重合闸过程类似。 二．单路使用说明 1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。 （2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。 （3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。 （4）时间显示窗口：为液晶显示屏，显示跳合闸时间。 （5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。 （6）合闸电流选择开关：同跳闸电流按键。 （7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。 （8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。 （9）相关功能键： ①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。 手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。

高低压开关柜通电试验台技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—1000A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

高低压开关柜通电试验台如果显示的分断时间不是希望的时间值，则使用键盘，设定希 望的分断时间。按 -“数字键” ，若需更改设置则按 。6.设置相位。按 键，相位值在 0°和 180°两个值之间切换，使校准装 置的相位值与被校准漏电开关测试仪的相位值相等。校准时，可只对 1×30mA档，进行相位为 180°的分断时间校准，其余档可只做相位为 0°的分断时间校 准。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8 测量完成后，被校漏电开关测试仪显示分断时间值，校准装置显示被校漏 电开关测试仪实际的剩余动作电流值和分断时间。注意：因漏电开关测试仪的 0.5×I△n 档为剩余不动作电流值，故 0.5×I△n 档只用校准其动作电流值，不用校 准其分断时间，校准装置可任意设置分断时间，但漏电开关测试仪将不动作，不 显示分断时间，校准装置一直显示“测试中…”，并在上部显示测得的动作电流值，退出测量，按 键即可。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 LD-300 处于待机 状态。在 RCD 跳闸电流校准过程中，L 和 N 端子上存在致命的电压。
