直流系统绝缘校验仪正极接地测试在在线测试项目功能选择菜单下选择正极接地测试后，即进入正极接地测试设置界面，如下图示：在该界面中，用户可选择1—5个正极接地测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。在该界面下，按返回键即返回上一级功能选择画面，设置完成之后按开始测试按键进入正极接地测试界面，如下图示： 在正极接地测试界面中，测试阻抗一栏显示的为用户选中的测试点；当前测试阻抗：表示当前接地阻抗；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；查看曲线：可实时查看正对地电压，负对地电压曲线变化；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．2．2 负极接地测试在在线测试项目功能选择菜单下选择负极接地测试后，即进入负极接地测试设置界面，详细测试过程可参照常5.2.1正极接地测试项目进行

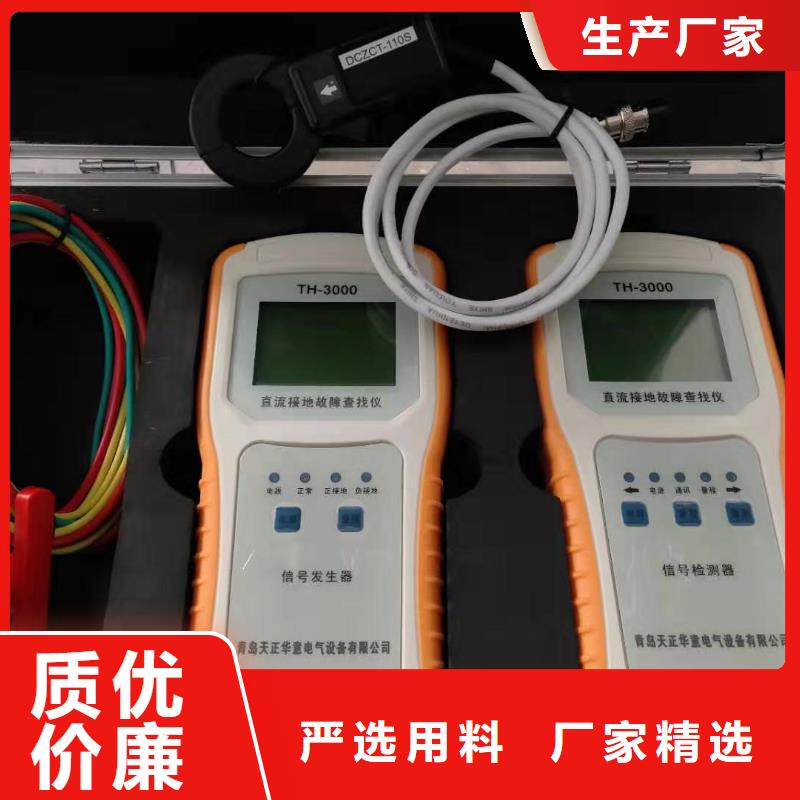

直流系统绝缘校验仪产品主要特点1、本仪器分信号发送器（分析仪）和接收器（定位仪），分析仪直接从母线上取电,不需外接交流或使用电池供电,操作更加方便；2、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障；3、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在小范围内并定位；4、准确指示接地信号电流方向，快速查找接地故障点；5、具有语音播报接地状况及接地方向；6、准确检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，快速准确定位故障点；7、300V以下的直流系统共用一套直流接地分析仪，没有对直流电压有其他特殊的要求；7、全触屏智能设计、使用更方便、无需按键控制，信号源电流小于800uA，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用；8、纹波分析与数字示波器功能：采用频谱分析功能，解决各种干扰信号，查看各种检测信号和回路的波形信息；9、智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用；10、能适应交、直流窜电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地； 11、能解决同极异极直流互窜故障，并选出互窜故障支路；12、满足不同规格，不同对地电容的站用电源，检测母线电容数值；

直流系统绝缘校验仪 在电压功能测试界面中，测试电压点一栏显示的为用户选中的测试点；当前测试电压：表示当前测试电压点；时间：测试时间，达到设置测试时间间隔之后进入下一个测试点的测试，一个测试点时间达到设定值之后，自动停止测试。正对地电压：显示当前正极对地电压；负对地电压：显示当前负极对地电压系统电压：显示正极与负极之间的电压接点I状态：显示接点I断开或闭合；接点II状态：显示接点II断开或闭合；在测试过程中可以按停止测试按键退出当前测试，返回上一级设置界面。5．3．2 交流接地测试交流接地测试项将在直流电源上施加一交流信号，对被测设备的交流接地功能进行效验。在离线测试项目功能选择菜单下选择交流接地测试后，即进入交流接地测试参数设置界面，如下图示：在该界面中，用户可选择交流接地电压等级及交流接地极性。交流接地电压等级与交流接地极性均可只选择其中一项。参数设置完成之后，按开始测试键进行交流接地效验，界面如下图：该界面中显示当前系统交流接地电压等极与接地极性，及接点I与接点II状态，测试过程中可以按停止测试键中止当前测试，返回上一级设置界面。注：1.交流接地会向系统叠加一工频交流信号，使用前请确定被测装置具有该项检测功能！2.本功能测试时，面板上不需要连接任何线路，交流直接投到母线和地。3.由于进行交流接地测试时可能对被测设备造成严重损坏，请谨慎使用！
