天正华意电气设备(邵阳市分公司)tianzh3611是的制造商,公司专注产品研发、生产、销售、售后,在邵阳拥有多家成功案例,联系人:杨经理,地址:[平度市平安路2号]。

介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

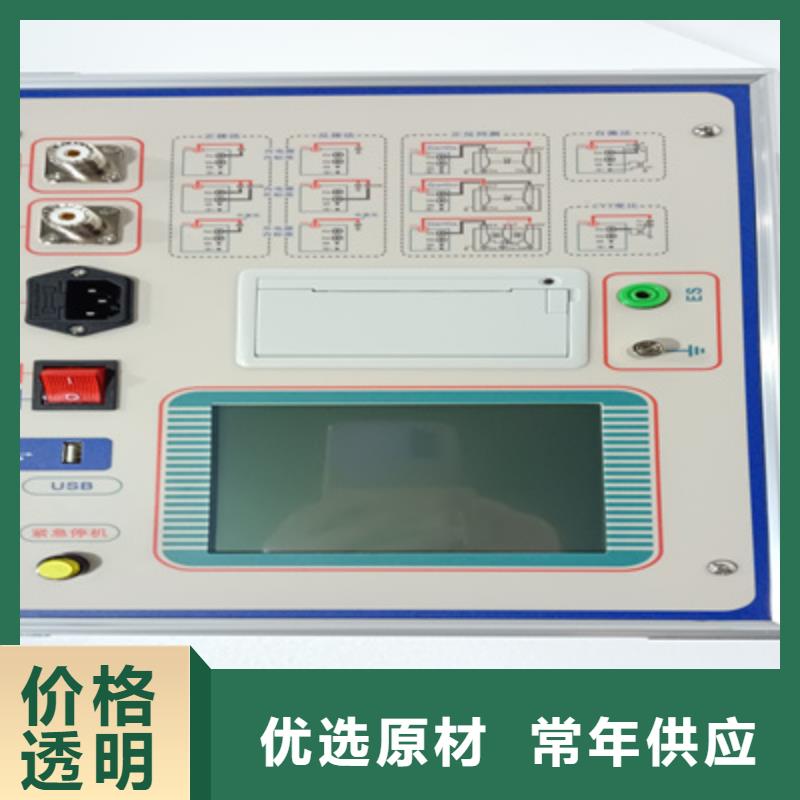

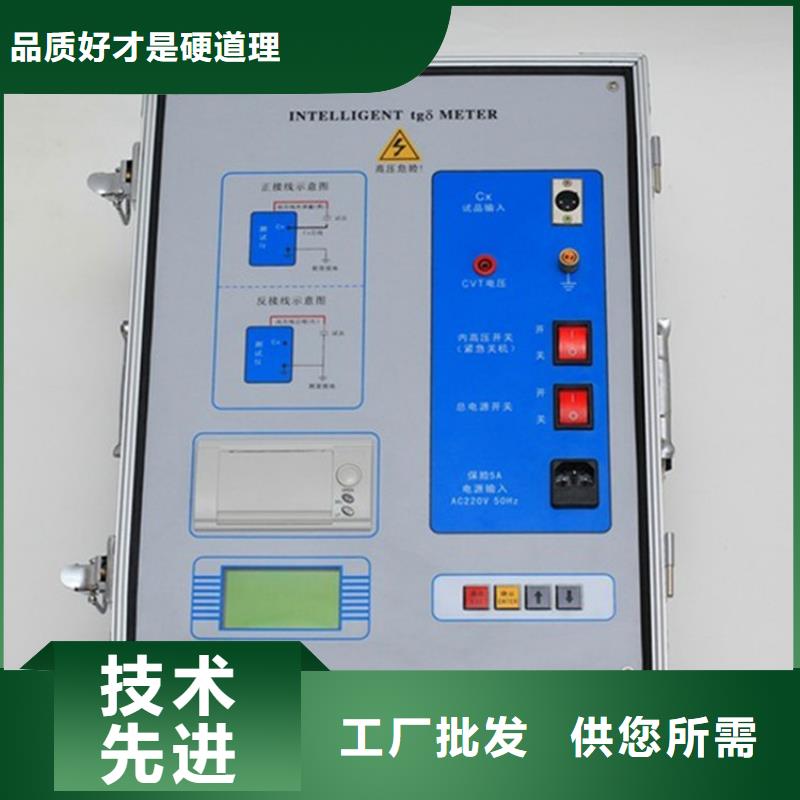

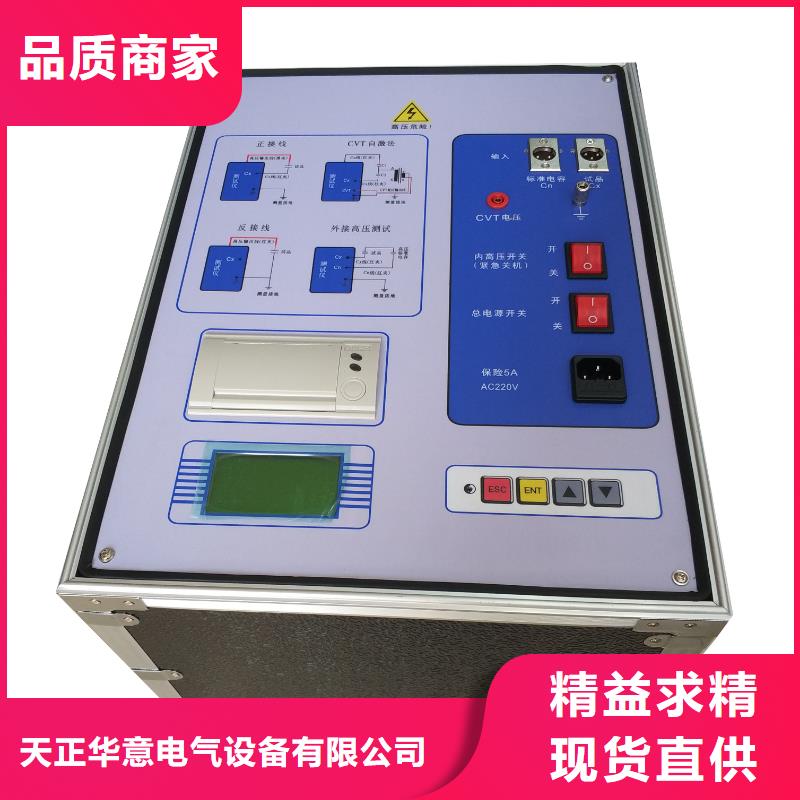

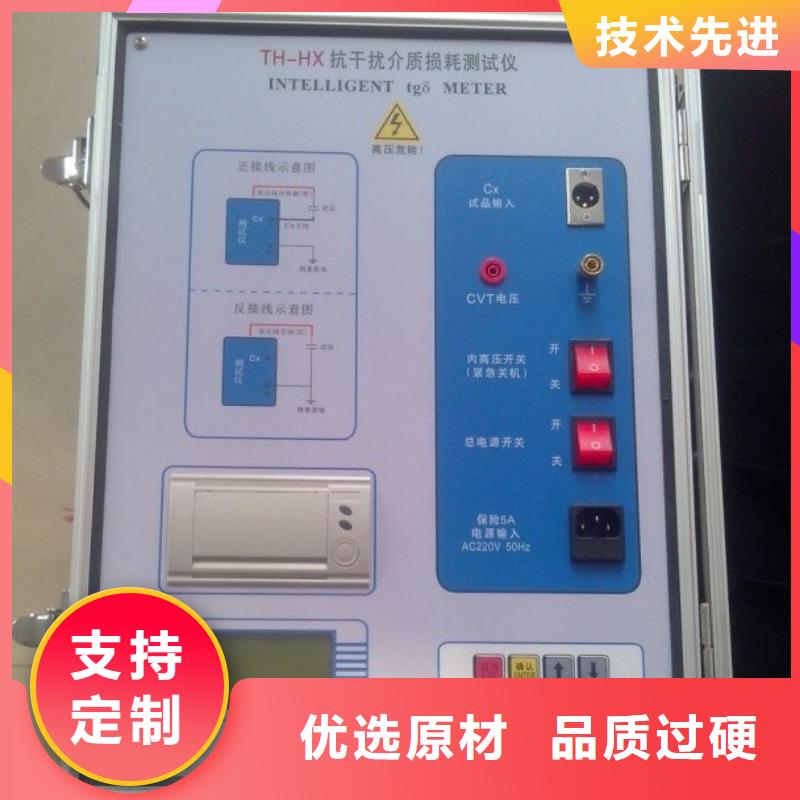

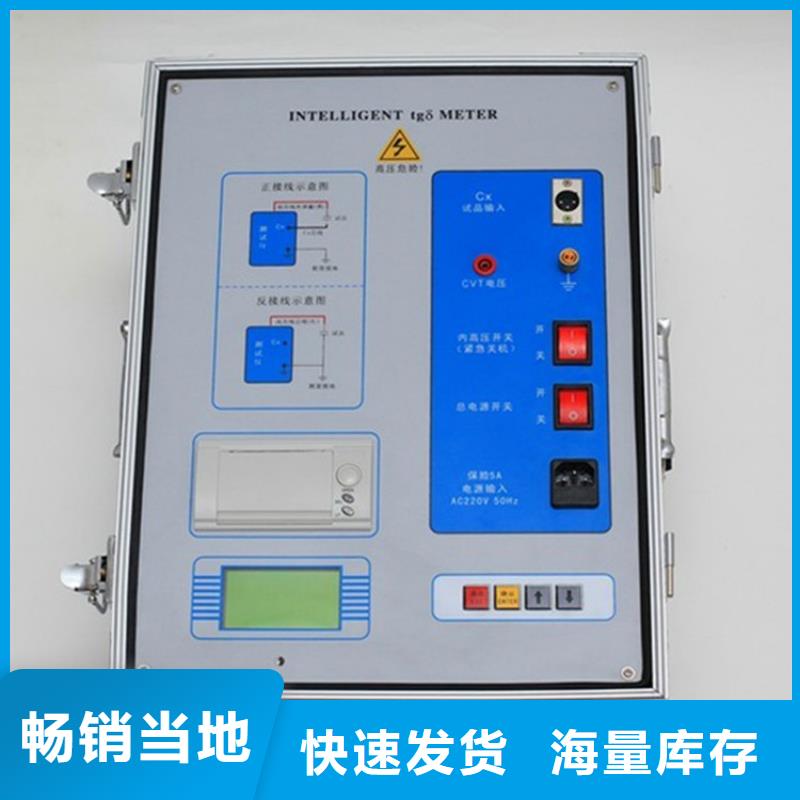

介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。

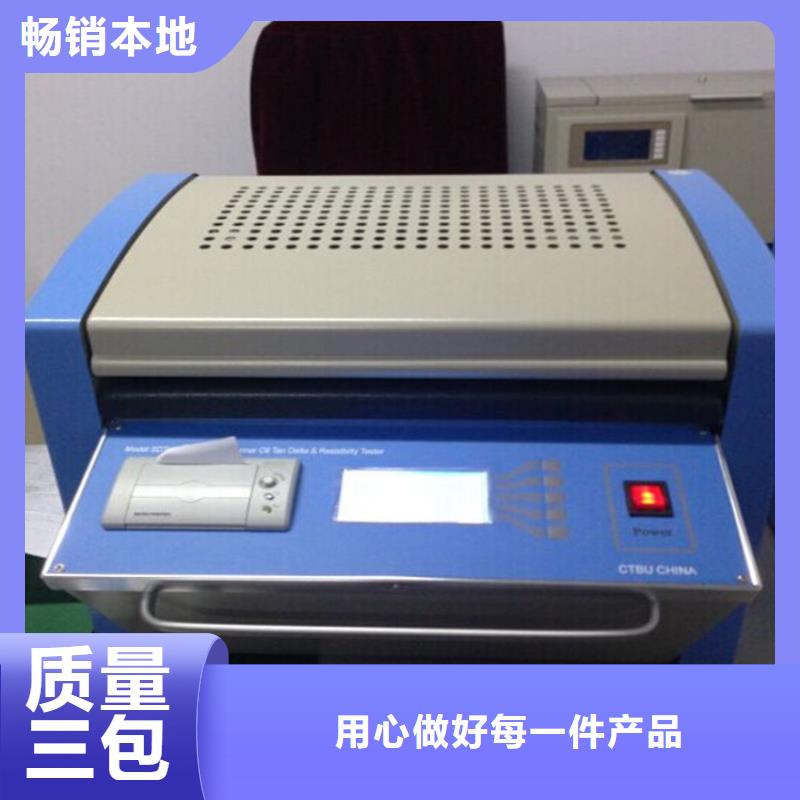

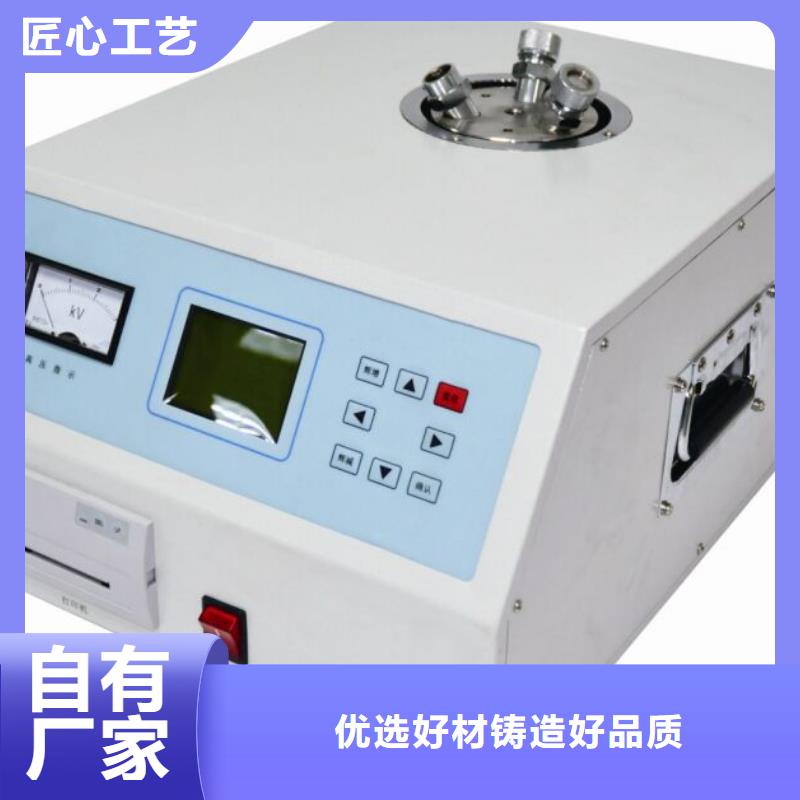

介质损耗测试仪温度信号线置于油杯中心部位的插孔内；2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3，图33.做试验之前，先要将油样注入测试油杯内，油杯有两个口，一个（粗）是注油口，一个（细）是液位管，用于显示液面的高度，我们在注油之前应打开主界面中的漏油开关，让被测油样将油杯进行一下冲洗，点开漏油开关，开关前面会显示√，将待测油样缓慢导入油杯，油样会自动由排液管流出，当清洗完毕后点击漏油开关，关闭排油系统，当油样进液口和液位管高度持平时即可。4、在图3 界面下，按试验条件键，设备进入下一级菜单如图4；图45、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。图56、在图3界面下，点击空杯测试进入图6，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。图6图77、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。
