直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。

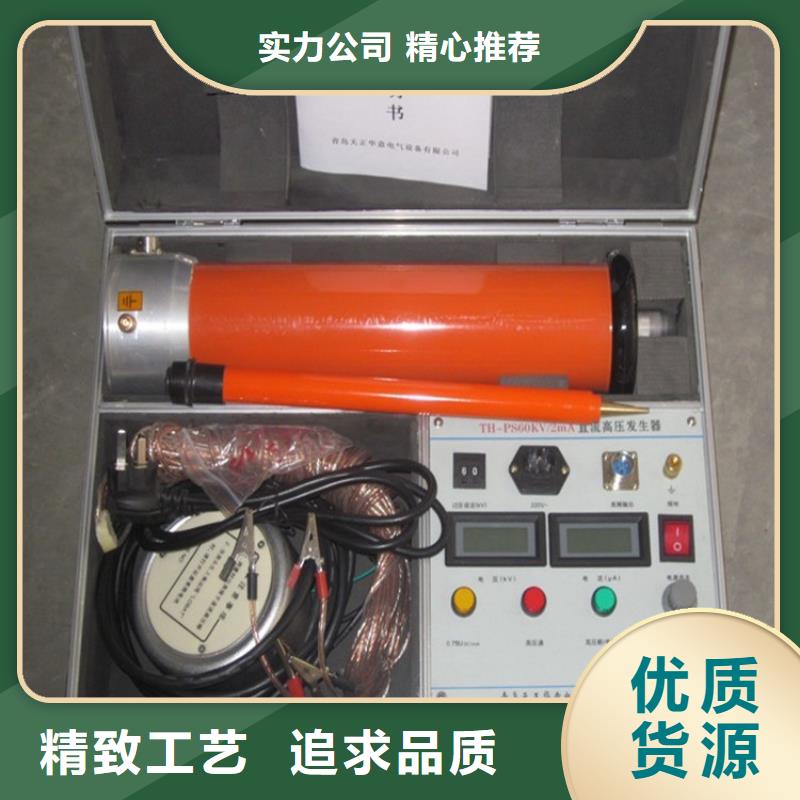

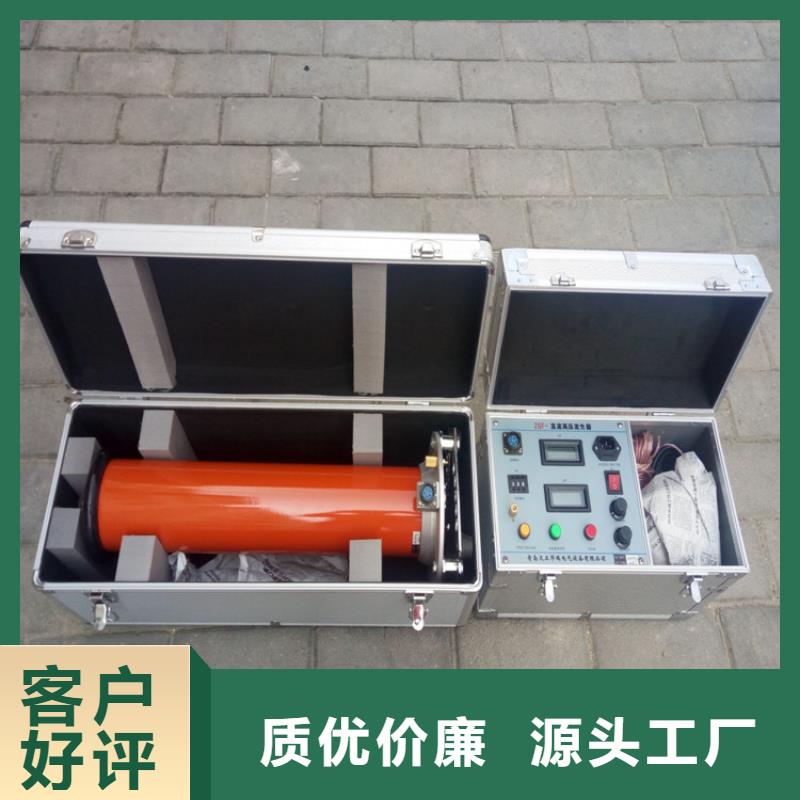

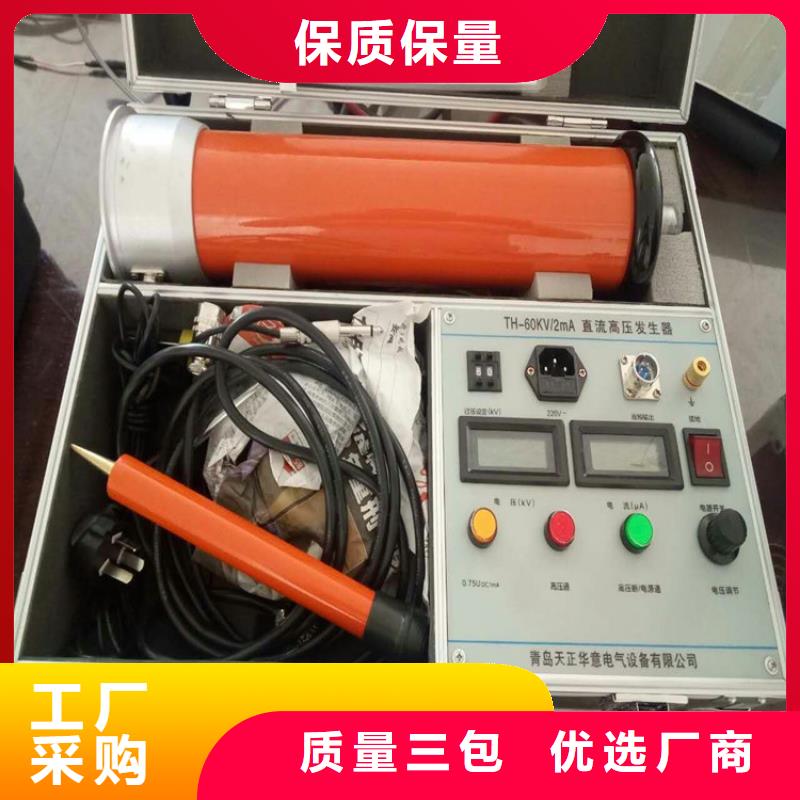

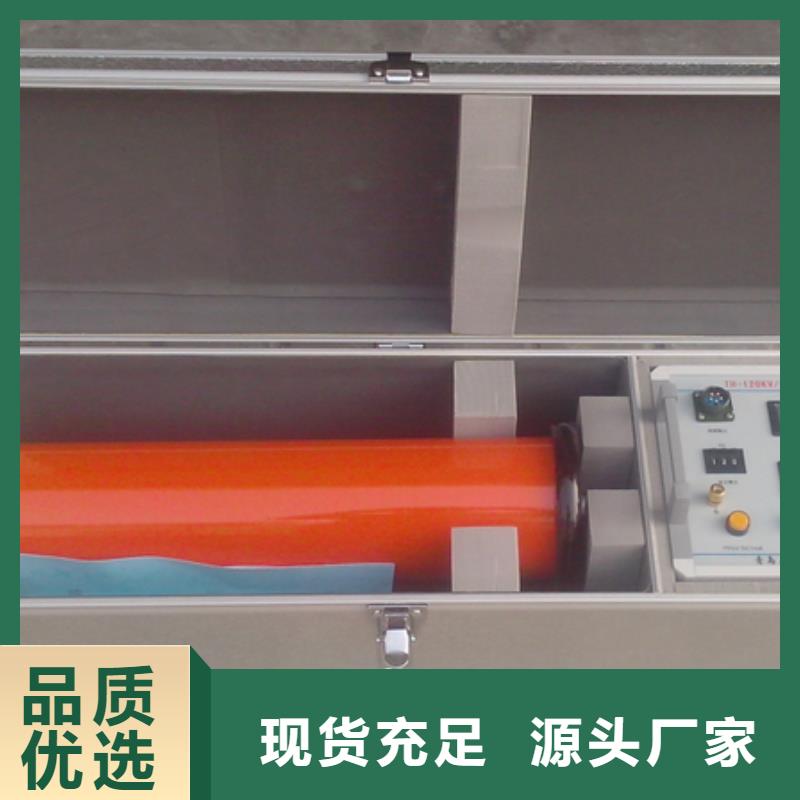

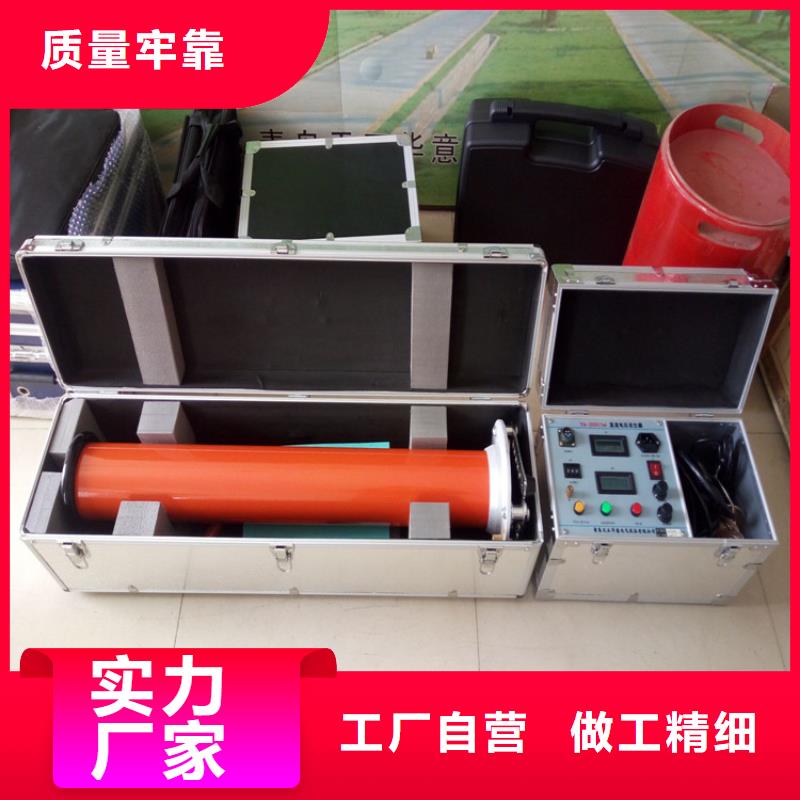

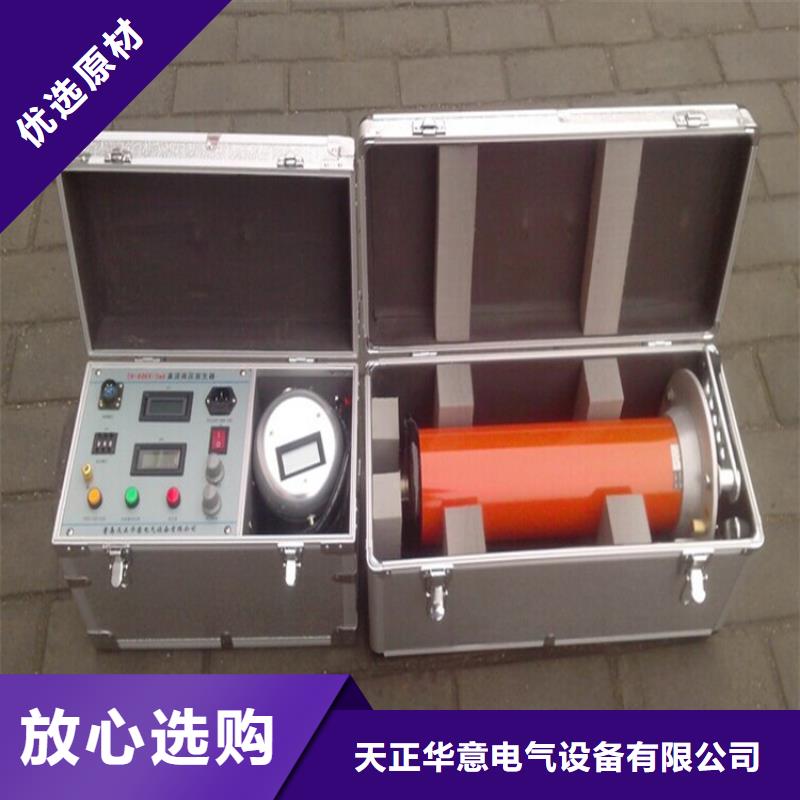

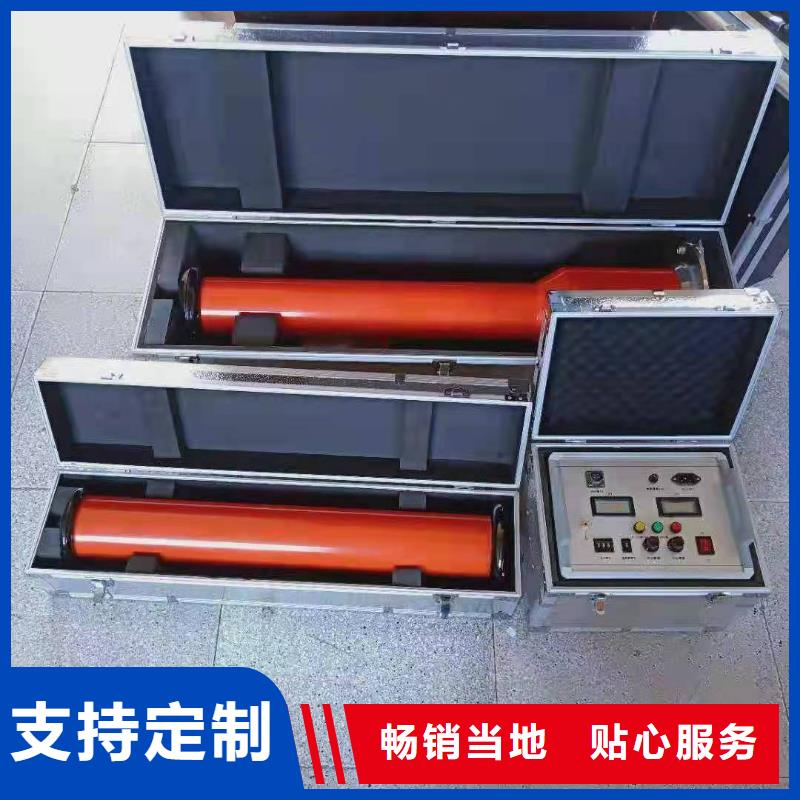

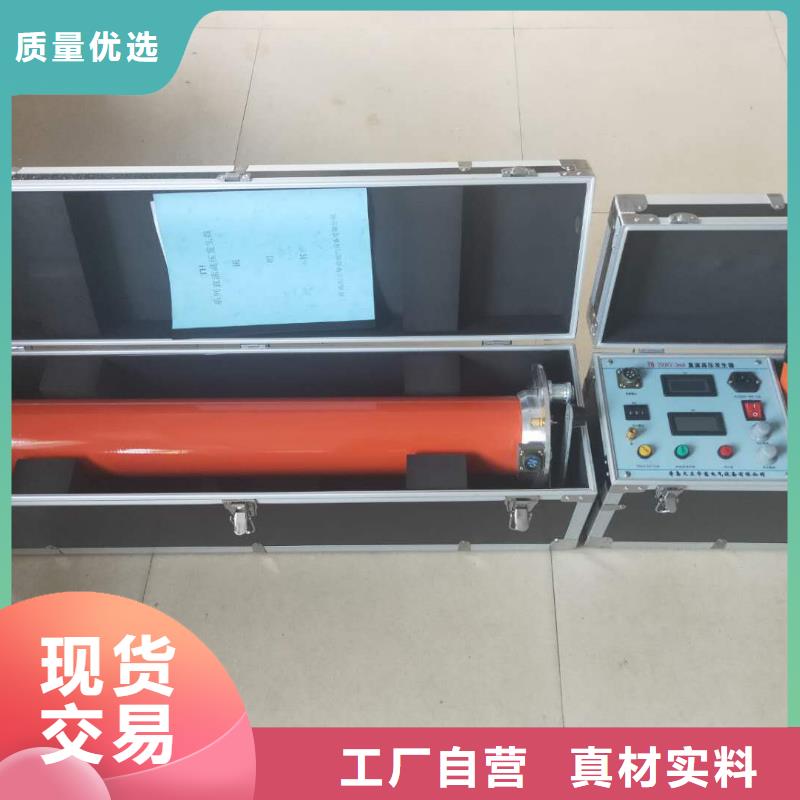

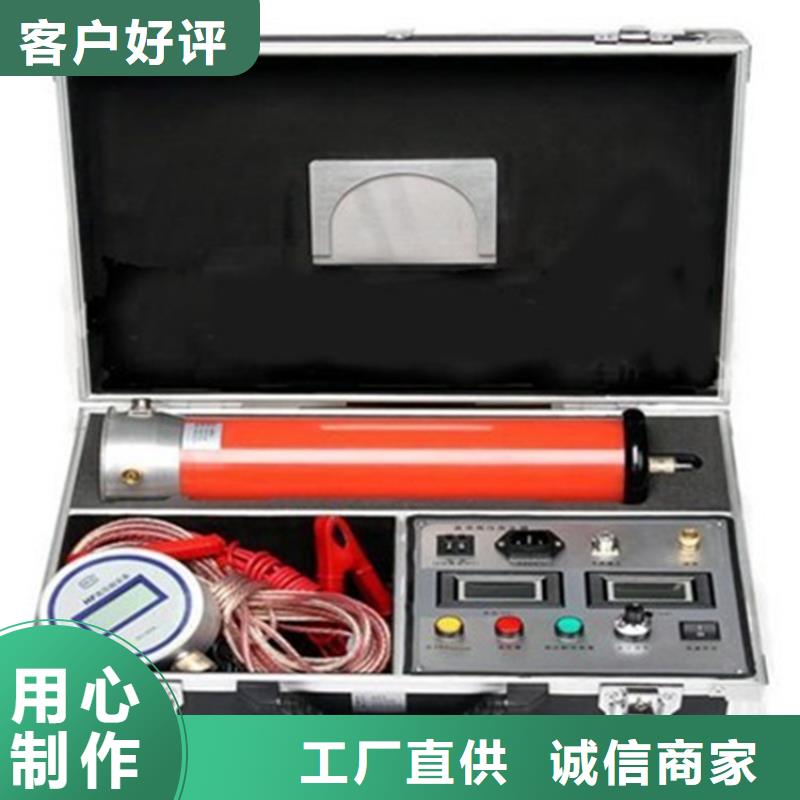

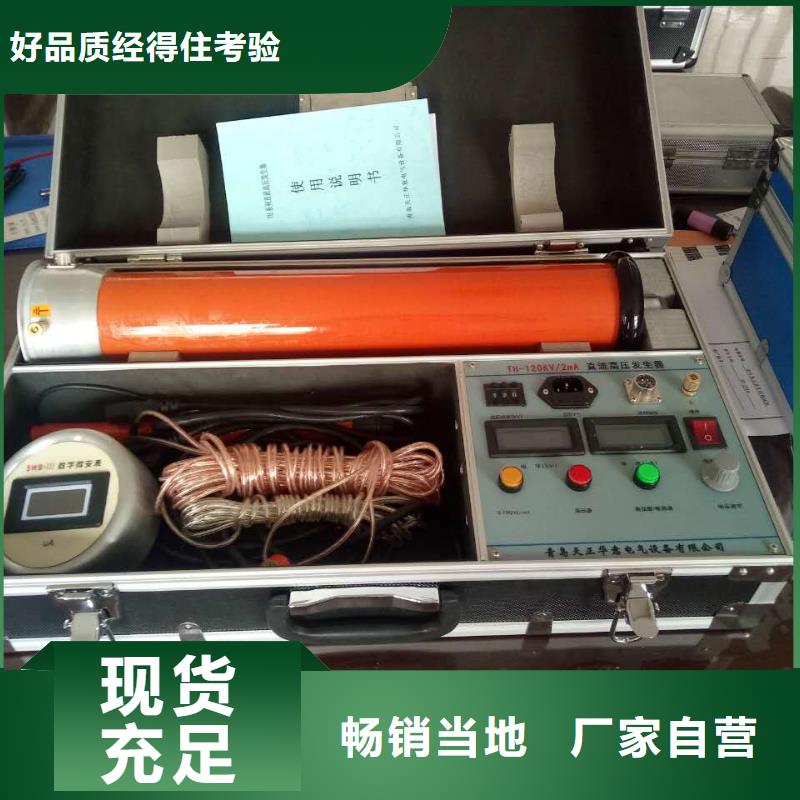

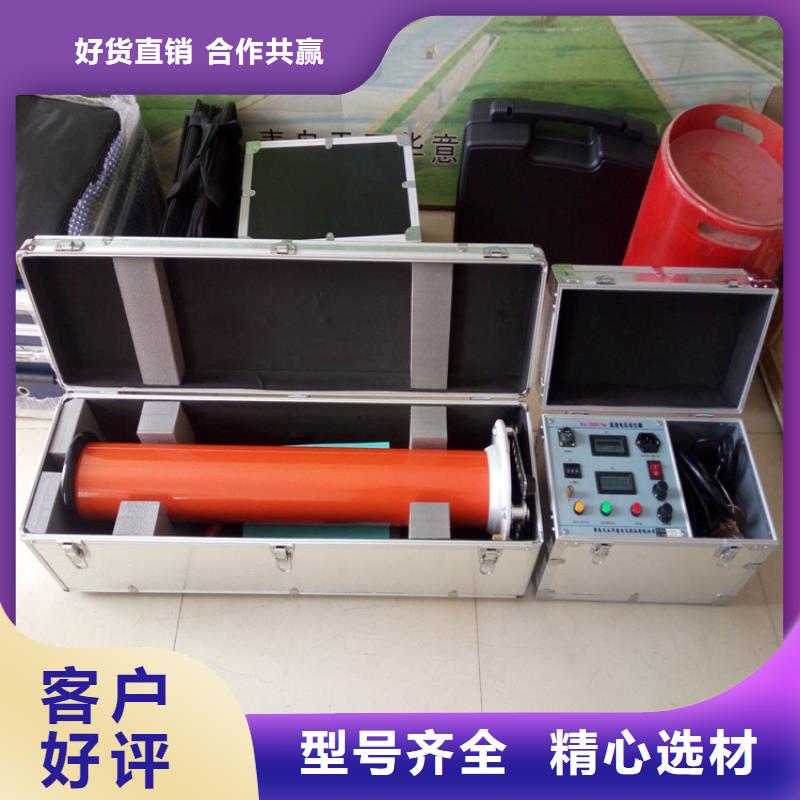

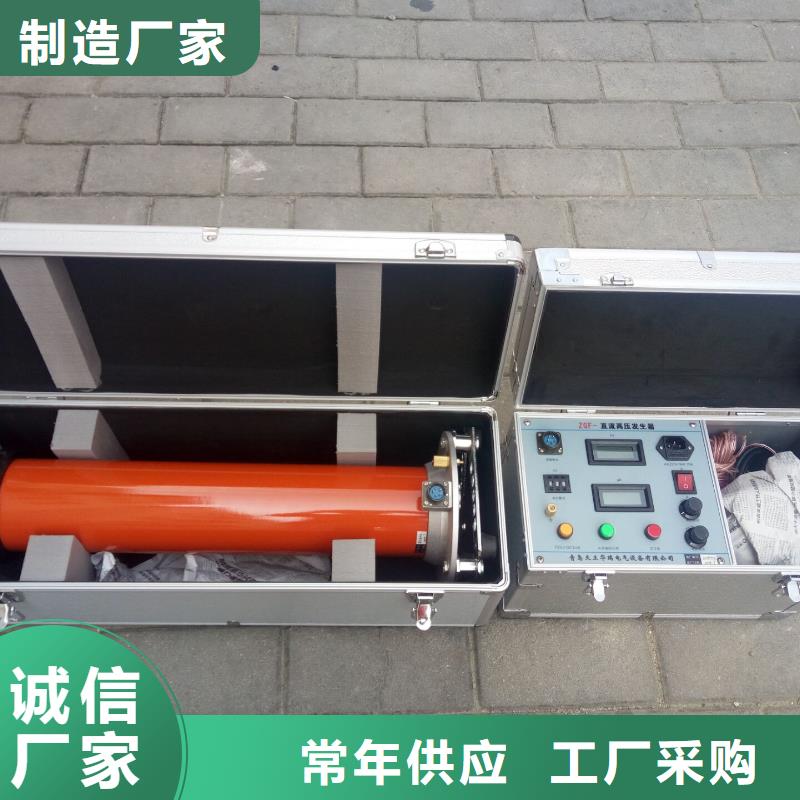

直流高压发生器全量程采用单片机平滑调压，升压速度可根据试验要求调整。升压电路零起升压，过压过流以及试验时间可任意设定专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。可自动存储300次试验数据，可打印可查询。仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。增加了急停按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。2．技术参数：输出电压：60kV\120kV\200kV\300kV\400kV\500kV\600kV输出电流：2mA\3mA\5mA\10mA测试精度：±1.0％（读数±2个字)纹波系数：≤1％电压稳定度：随机波动，电源电压变化±10％时≤1％过载能力：空载电压可超出额定电压10％使用10分钟充电电流为1.5倍额定电流工作方式：间断使用，一次连续时间长为30分钟工作环境：电源：单相交流50HZ 220V±10％温度： 0~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下四、产品结构（1）控制箱面板结构（2）．倍压筒结构示意图 1．高压引出接线柱（可连接微安表或限流电阻） ．倍压筒顶盖3．倍压筒体4．接地端子 5．中频输入连接端子6．底座

直流高压发生器操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。3.电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。
