水内冷发电机绝缘测试仪尊敬的用户：感谢您购买本公司智能绝缘电阻测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。注 意 事 项?确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。?使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压不正常便是电力不足及时充电。本手册内容如有更改，恕不通告。没有武汉海山电子仪器公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

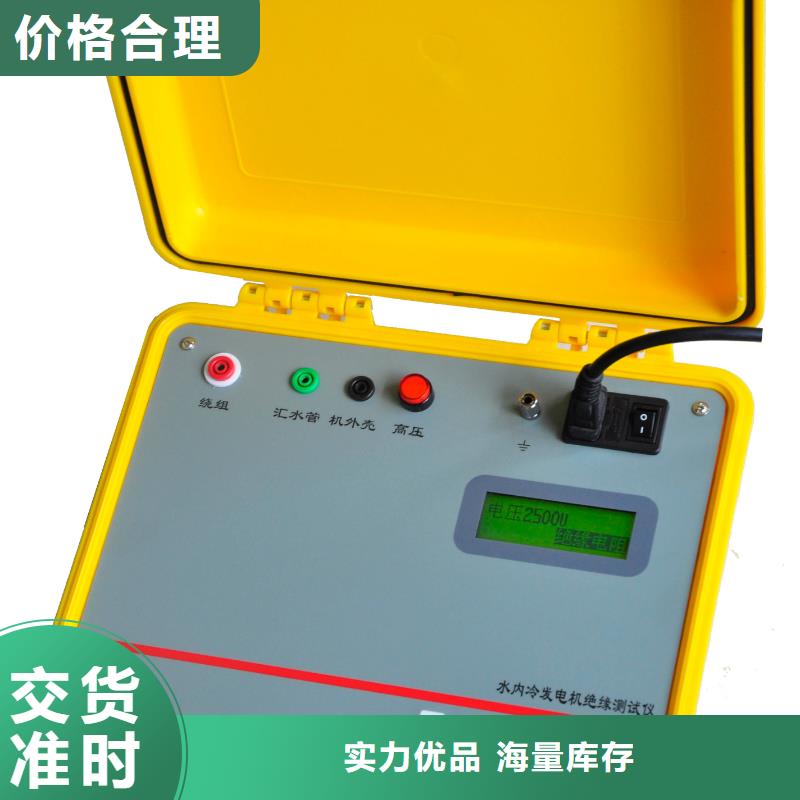

水内冷发电机绝缘测试仪面板如图4-1所示。1.液晶显示屏：320X240点阵LCD液晶显示屏，显示各种设置参数、试验状态、结果、提示信息等内容。主要显示界面，如图4-3～4-7所示。2.打印机：针式打印机，用于将试验结果打印输出。3.电源开关：此开关顺时针方向旋转为“开”，电源接通，绿灯亮。反之为关。4.计时按钮：黄色，定时器触发按钮，按下此按钮后计时器从零开始计时。5.高压接通按钮指示灯：红色，带指示灯按钮。用于接通高压并指示高压通状态。在绿灯亮的状态下，按下红色按钮，应红灯亮绿灯灭，表示高压回路接通，此时可升压。如按下红色按钮红灯亮绿灯仍亮，且松开按钮红灯灭绿灯亮，表示机内保护电路已触发，此时必须关机检查试验装置，排除故障后，再开机进行试验。6.高压关断按钮指示灯：绿色，带指示灯按钮，用于关断高压并指示高压断状态。此绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断，控制箱关断输出。7.设置/调压旋钮：系一多功能控制杆，用于设置参数和调节电压。可对它进行旋转和按动操作。其中按动分为短按和长按，“短按”为选择确认或切换功能，“长按”为退出功能；“旋转”为切换选择、参数调整或升降压功能。视不同屏显界面，该旋钮操作功能略有差异，可参照屏显提示操作。B. 背板如图4-2所示。8.接汇水管端子：用来测量汇水管内电流，配有专用连接线。9.接地端子：此接地端子应与倍压筒接地端子、发电机定子绕组（非试验两相）的接地端联接为一点后再与主接地网相连。10.高压测量输入插座：用于将高压电压取样及泄漏电流信号输入至控制箱。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆线时只需逆时针转动电缆插头即可。11.高频输出插座12.高频输出插座：用于将控制箱内部产生的中频可调电压输出。使用专配的装有快速联接插头的电缆连接至高压发生单元底部的高频输入插座（内部连接至中频变压器的初级绕组）。（联接方法参照11所述。）13.电源输入插座：装置工作电源输入插座。电源类型：AC 380V±10％，50/60Hz，三相。供电电源线截面积应不小于4mm2。使用随机配备的含专用插头的电源线。

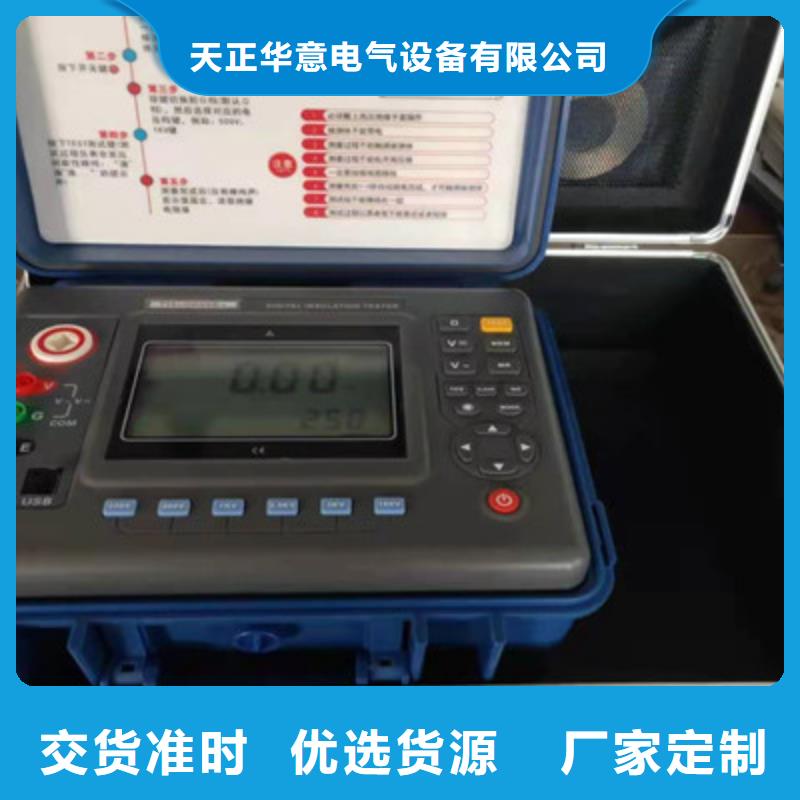

水内冷发电机绝缘测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。本仪表根据IEC61010规格进行设计、生产、检验任何情况下，使用本仪表应特别注意。测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差注意本仪表机身的标贴文字及符号。 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使 测量过程中，严禁接触裸露导体及正在测量的回路确认导线的连接插头已紧密地插入仪表接口内请勿在易燃性场所测量，火花可能引起爆炸仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态 仪表显示电池电压低符号应及更换电池,否则会引地误差电池盖打开时，及打雷时，请勿进行测量注意本仪表所规定的测量范围及使用环境。使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理仪表及手册中的警告标志，使用者必须严格依照本手册内容进行操作。?仪表输出高压,请务必连接好测试线手离开测试线后才按测试键进行测试,否则有触电危险简介数字绝缘电阻表又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有5个电压等级）。?额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。
