绝缘电阻测试仪 背光控制开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。9．报警设置开机后，长按“ ”键，开启、关闭报警功能。长按“SET”键可以设置电阻报警值，通过按“ ”或“ ”键改变当前数字大小，再长按“SET”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“ ”符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，接地电阻报警设置值为9999MΩ。如下图：10．数据锁定/存储开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。11．数据查阅/删除开机或测量完成后，长按“MEM”键(超过3秒)进入数据查阅，存储数据读取界面“MR”符号显示。按“ ”或“ ”键以步进值为1选择查阅数组号对应数据，长按住“ ”或“ ”键以步进值为10选择查阅数组号，再按“MEM”键退出查阅。见下图查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。在数据查阅状态下，长按“MEM”键进入数据删除，按“ ”或“ ”键选择“NO”或“yES”, 选“NO”再按“SET”键不删除返回数据查阅状态，选“yES”再按“SET”键删除所存数据，删除后显示如下图。八．电池说明仪表采用了12V 蓄电池供电，当电池电量减少时，当电压降到10V时，电量符号“ ”显示,请及时充电电池。电压低电时影响测量准确度。

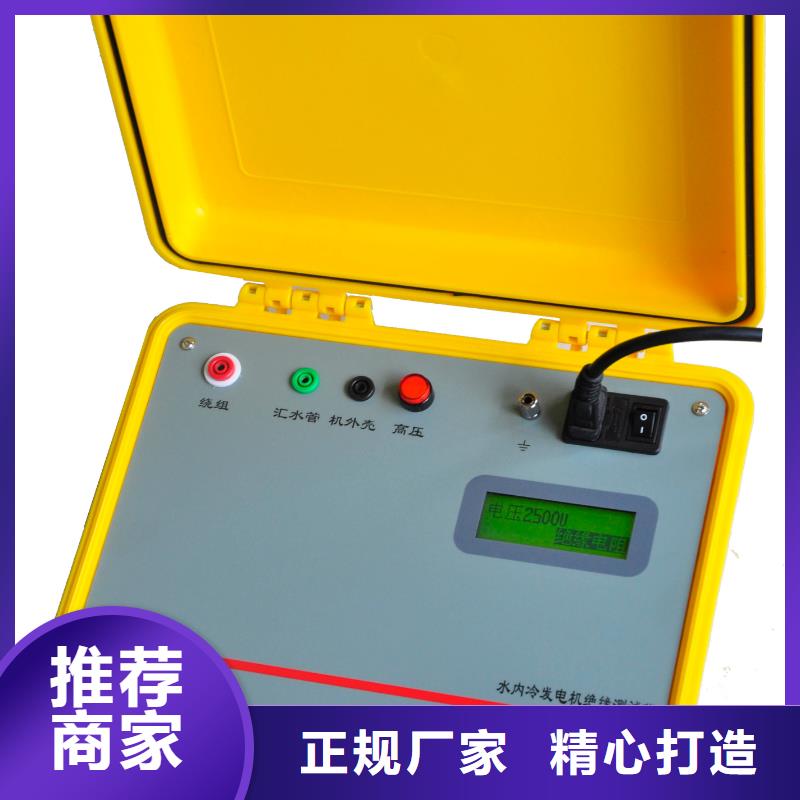

绝缘电阻测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

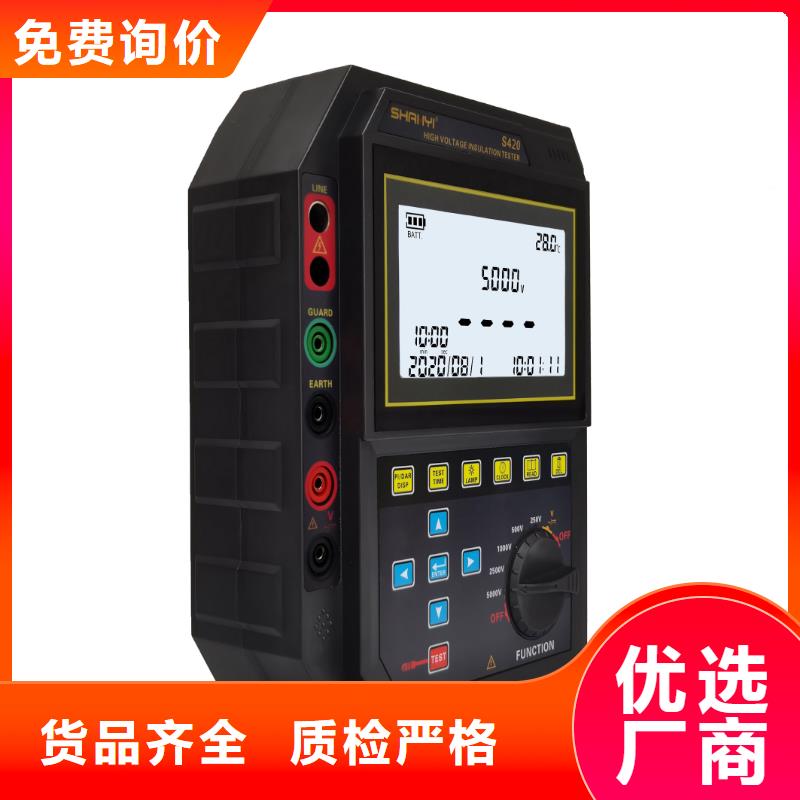

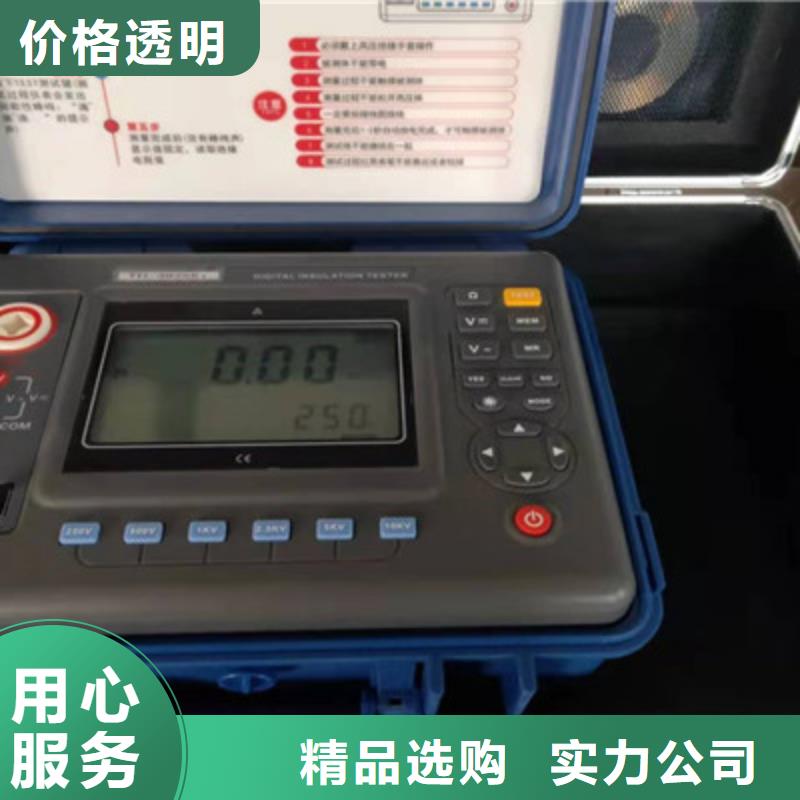

绝缘电阻测试仪 极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 按MODE键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按”或键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。极化指数参考判定值：极化指数4以上4～2 2.0～1.01.0以下判定良好 要注意 不良吸收比参考判定值：吸收比1.4以上 1.25～1.01.0以下判定良好不良8．背光控制开机后，按键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。
