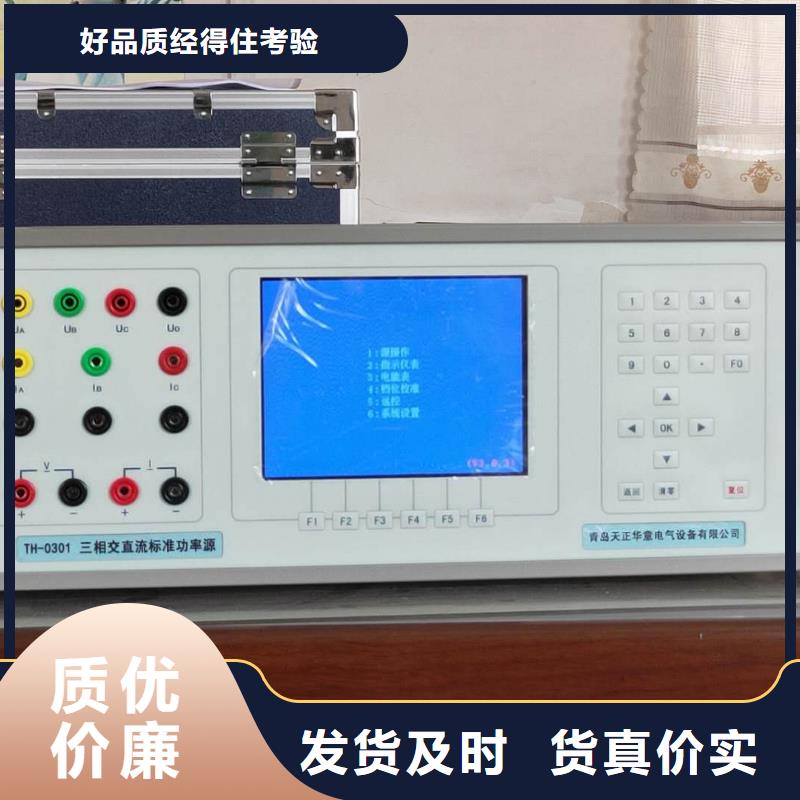

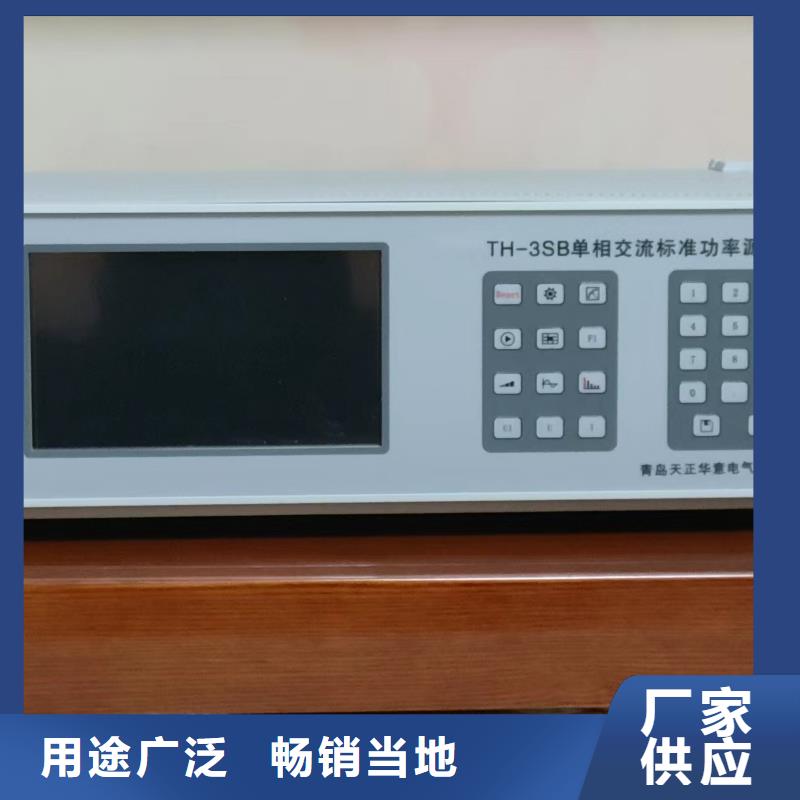

三相标准功率源 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。1：源操作2：仪表校验3：校准图谐波 ▼：电量 ▲：送数方式 ?：量程图45．3 交流源操作 在主菜单中，按键进入“源操作”界面，在“源操作”界面中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电压、电流、频率值；电压、电流的量程；送数方式的状态。图的表格下部分用于设置电压、电流幅值；设置输出量程；设置各次谐波幅值、角度；设置频率。图的底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作对象和操作方式。需要注意的是：当交流电压（电流）的档位为mV（mA）档位时，只能对交流小电压、电流信号设置，不能对交流大电压、电流信号进行设置。交流电压、电流的档位为V、A档位时，只能对交流大电压、电流信号进行设置，不能对交流小电压、电流信号进行设置。例：如需设置电压输出150V；电流输出1.5A；频率55Hz。具体操作如下：开机后进入源操作界面默认电压、电流档位为100V、5A；送数方式为“步进”。⑴在电压状态按“?”键进入量程切换，再按“?”键可循环翻看屏下部显示各电压量程信息，根据屏下部显示，按“7”键切换当前量程为200V档, 切换后装置自动回到电压幅值升降状态，此时可“1～5”键配合“6”键调节输出电压至150V（“1～5”键为步进键，“6”键为上升与下降的切换键）。

三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推,上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

三相标准功率源 可通过按数字键“6”来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。可按“·”键旁的空白键（快捷键），直接调节当前相别、档位的电压幅值。可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。⑶ 在“交流因数输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。
