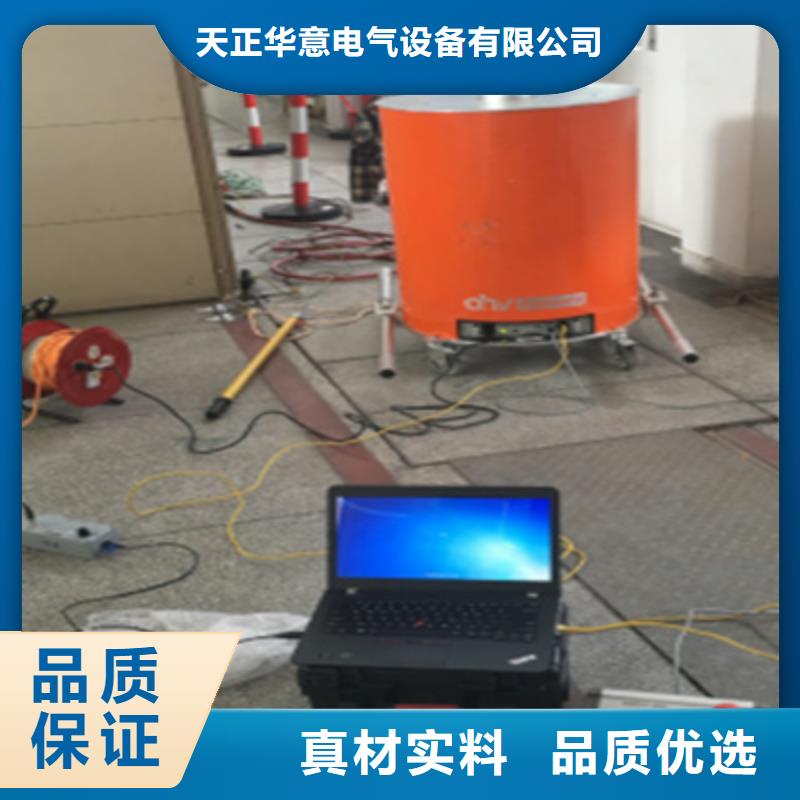

局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

局部放电检测仪时间设置在开机主界面下，按“菜单”键，可进入仪器设置界面，如下图所示：通过“方向”上建或下键可选择要进行设置的项目，选中后（橘色显示）按“方向”OK键可进入相应的设置页面。在时间设置页面，通过“方向”左建或右键可分别切换“年-月-日 时：分：秒”，通过“方向”上建或下键调整到相应的值，按OK保存，并退出到主菜单页。3.2.5阈值设置在主菜单页，选中Threshold Setting项,按“方向”OK键可进入阈值设置页面。在该页面，通过“方向”上建或下键切换要设置的阈值，Yellow Alarm表示一般阈值，当监测值大于该值时，实时显示界面数值以黄色显示； Red Alarm 表示严重阈值，当监测值大于该值时，实时显示界面数值以红色显示；通过“方向”左建或右键对相应值进行调整；按OK键，保存并返回到主菜单页。3.2.6同步方式在主菜单页，选中Synchronization项,按“方向”OK键可进入同步方式选择页面。在该页面，通过“方向”左建或右键切换同步方式，本机支持内同步“Internal Mode”和外同步“External Mode”两种方式；按OK键，保存并返回到主菜单页。3.2.7保存方式在主菜单页，选中Save Mode项,按“方向”OK键可进入保存方式选择页面。在该页面，通过“方向”左建或右键切换保存方式，本机支持保存到本机“Save to machine”和保存到手机“Save to Mobile phone”两种方式；按OK键，保存并返回到主菜单页。

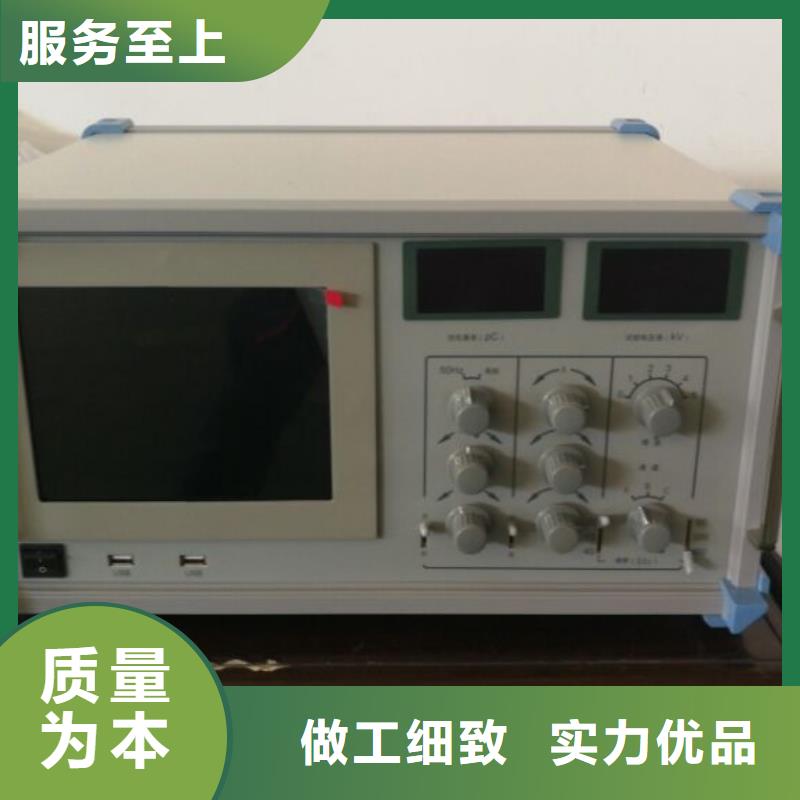

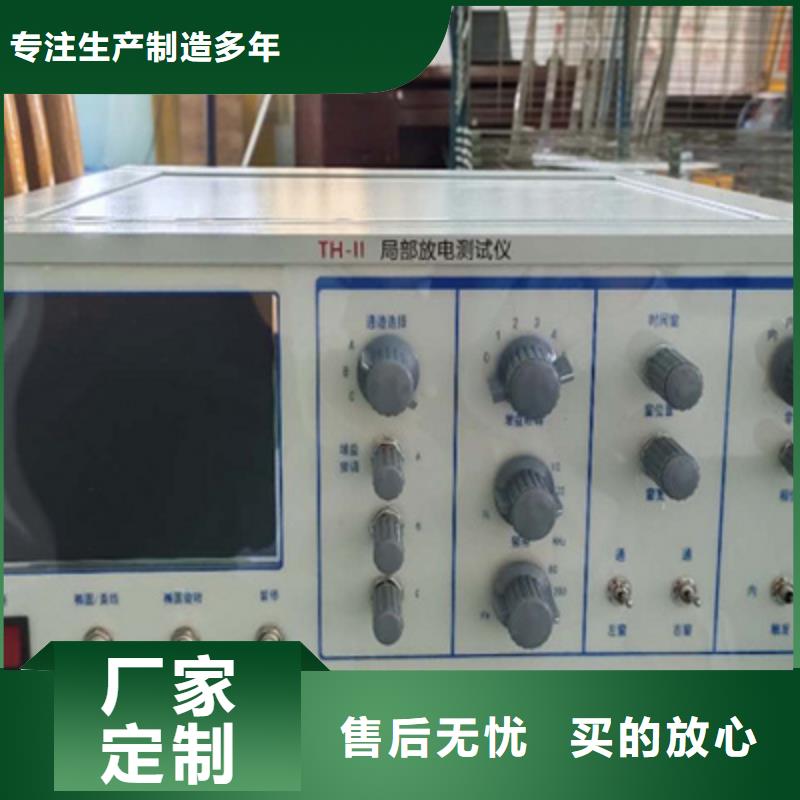

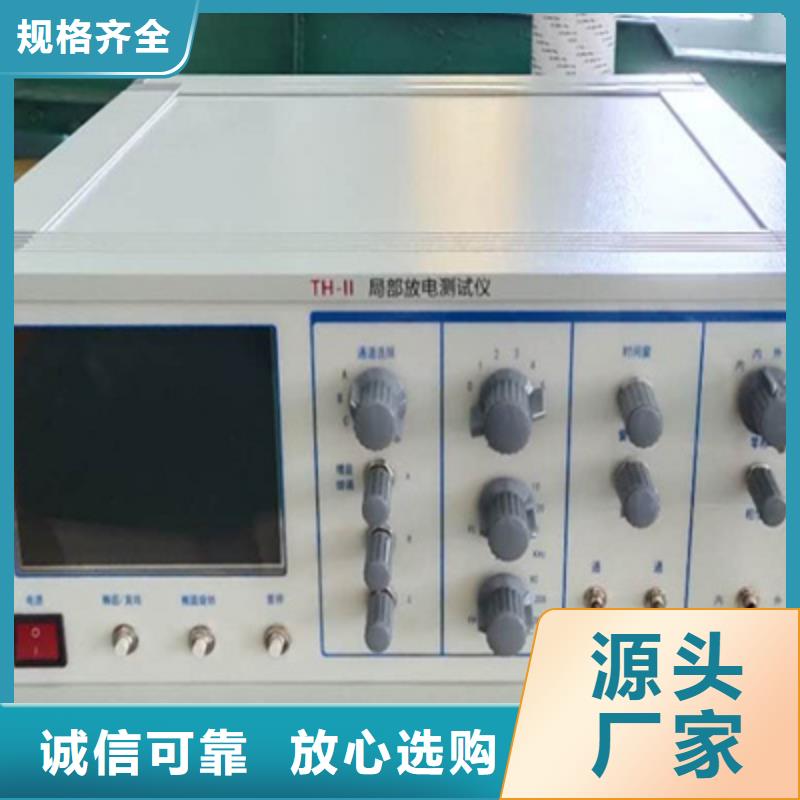

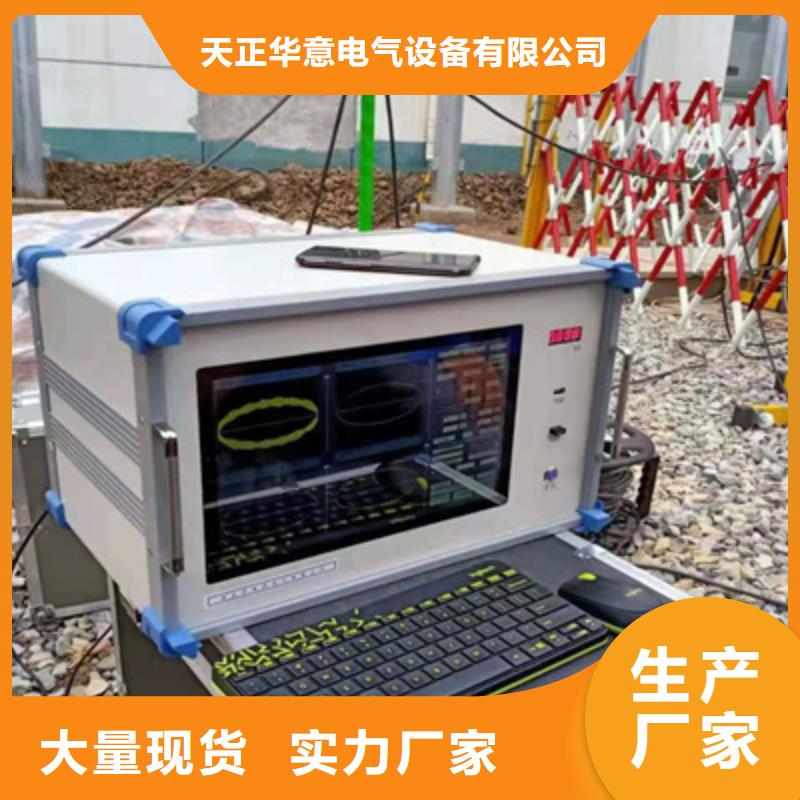

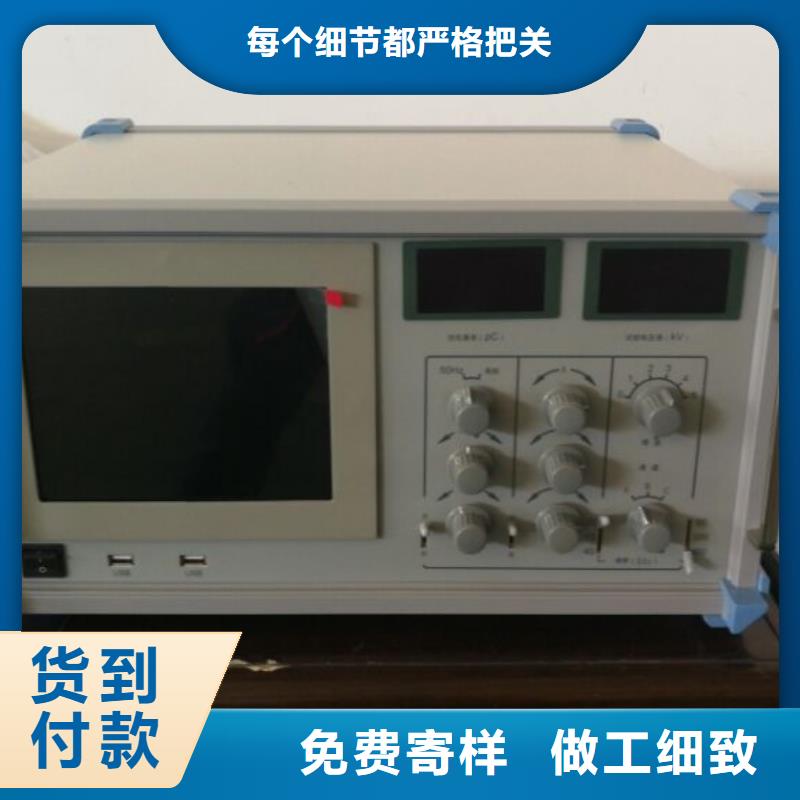

局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。
