绝缘电阻测试仪接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下测试键开始测试，待测量完成显示值固定不变后方可读取吸收比或者极化指数值。5、待测试完成后可按键切换查看吸收比或者极化指数值的被除数、比值，或按键切换查看吸收比或者极化指数值的比值、除数（比如“60:15S”模式下，左下角显示“60:15S”则为比值，显示”15S”则为被除数，显示“60S”则为除数，其他模式相同）。图 9-5 比值 9-6 被除数9-7 除数4、极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

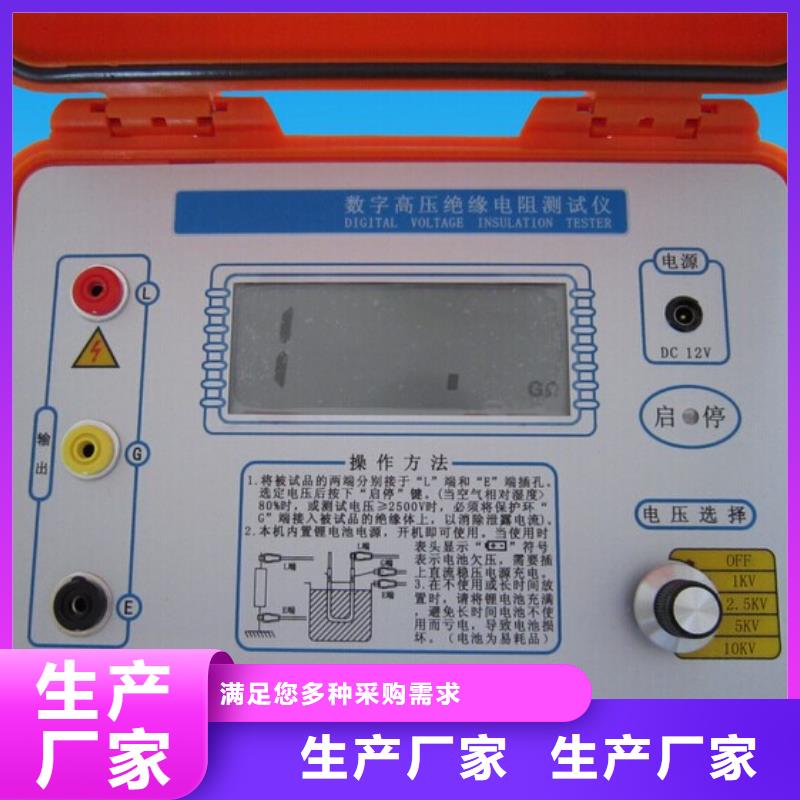

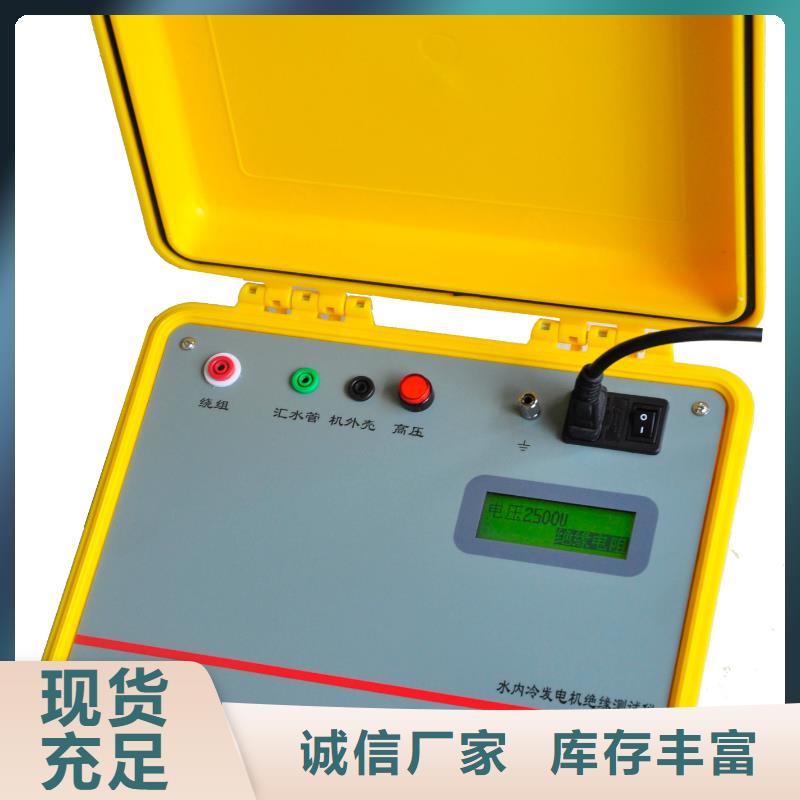

绝缘电阻测试仪 操作步骤本仪表初次或前赴现场使用前应进行充电（全程充电时间8小时，充电指示灯从红变绿），以免到现场使用过程中缺电。另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确。仪表操作步骤如下：1、准备本仪表接线前，首先应将“工作电源”开关调在关的位置，“高压控制”按钮应断开！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保方可接线！尤其变电站、发电厂现场等受到电网泄漏感应到强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才能把被测量端的人工放电棒移开。2、接线把仪表的两个“E”端接到被测物的地或零端，以及大地。把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。把仪表“G”端接到被测回路需要表面电阻泄漏影响的保护环。3、预选测试电压把“高压预选”开关选向需要的测试电源电压。如需要从0V调起时，需要把“高压调节”旋钮反时针旋转到尽头。4、接通工作电源把本仪表“工作电源”开关拨向通，开关上方的指示灯即亮，“kV”电压表显示应0.00kV。5、测试启动把“高压控制”按钮按下，这时高压从L端输出，“kV”表显示L-E之间的电压值，“min.s”表开始计时。6、测试电压细调调节“高压调节”旋钮，可把电压平滑调节到指定值。7、电阻量程选择把“电阻量程”开关选向需要的量程或从MΩ档向2000GΩ量程步进，若仪表连续报警，则表示被测电阻太低，应退低档来测量。8、电阻值读数通过“MΩ/GΩ”表读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时，便于操作者记录。关于吸收比、极化指数的计算公式为：吸收比＝R60s/R15s，即第60秒的电阻读数÷第15秒的电阻读数。极化指数＝R10min/R1min，即第10分钟的电阻读数÷第1分钟的电阻读数。9、测试电压退出将“高压控制”按钮退出，这时“kV”表就会缓慢回零，数字秒表也会退出显示。如果“kV”表不缓慢回零，则应以带电阻的放电棒放电。10、结束当“kV”表显示为0.00kV后，再经过对被测物人工放电棒接通大地，证明后即可关机、拆线。测试结束。

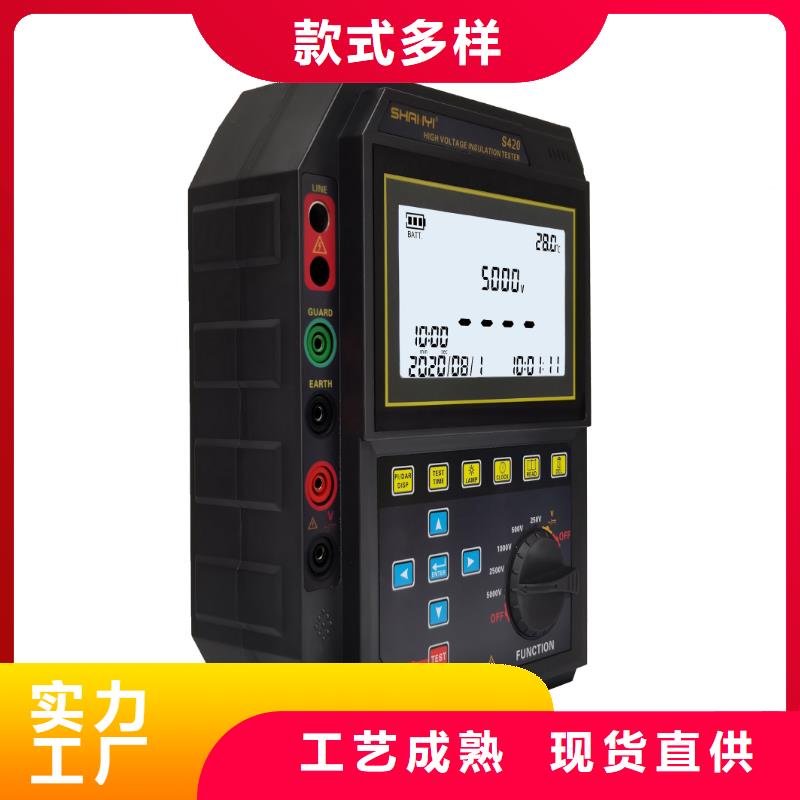

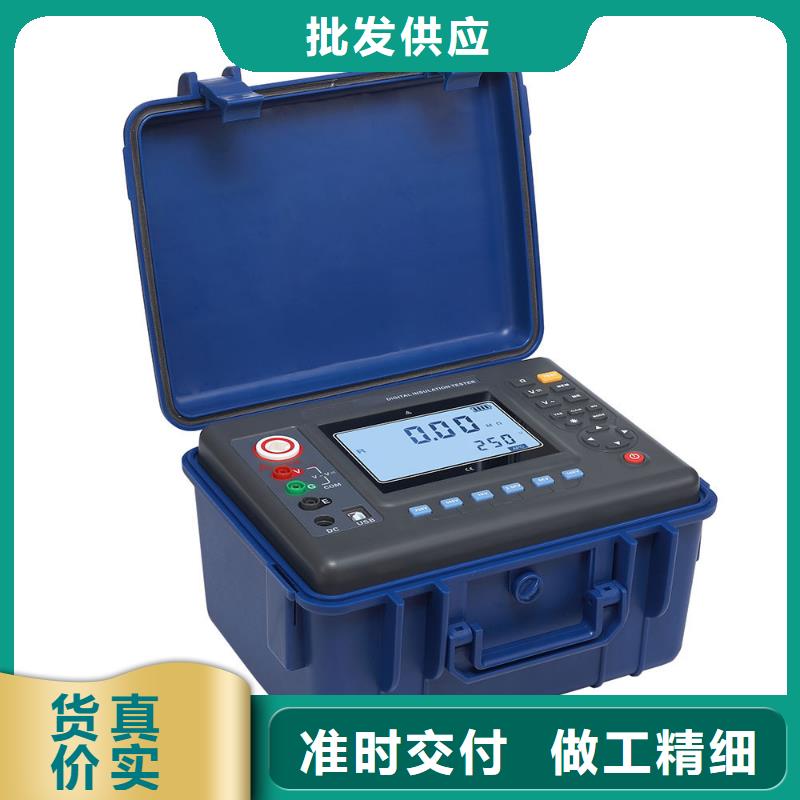

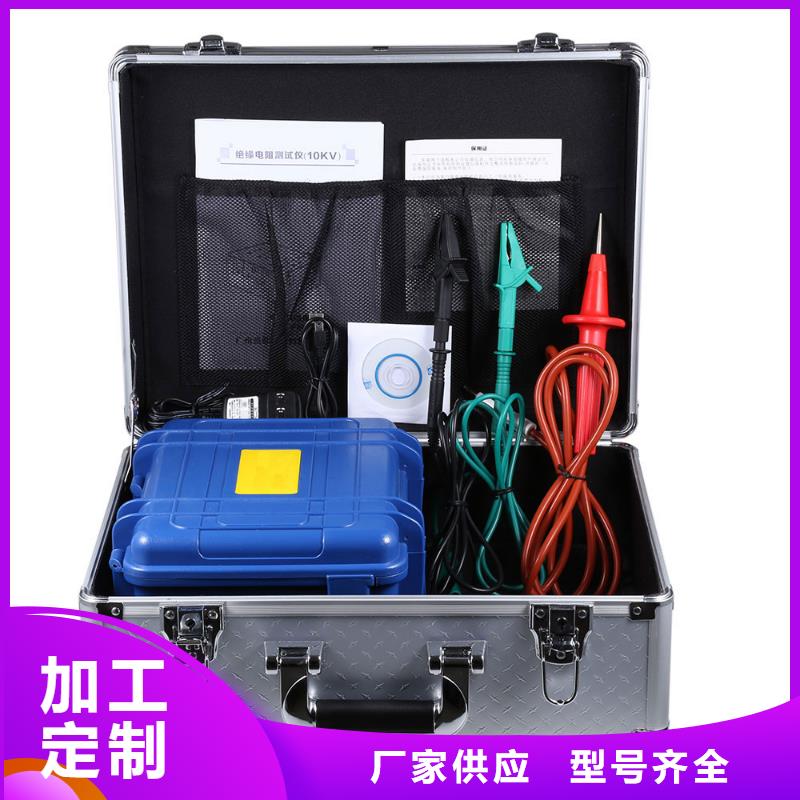

绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。
