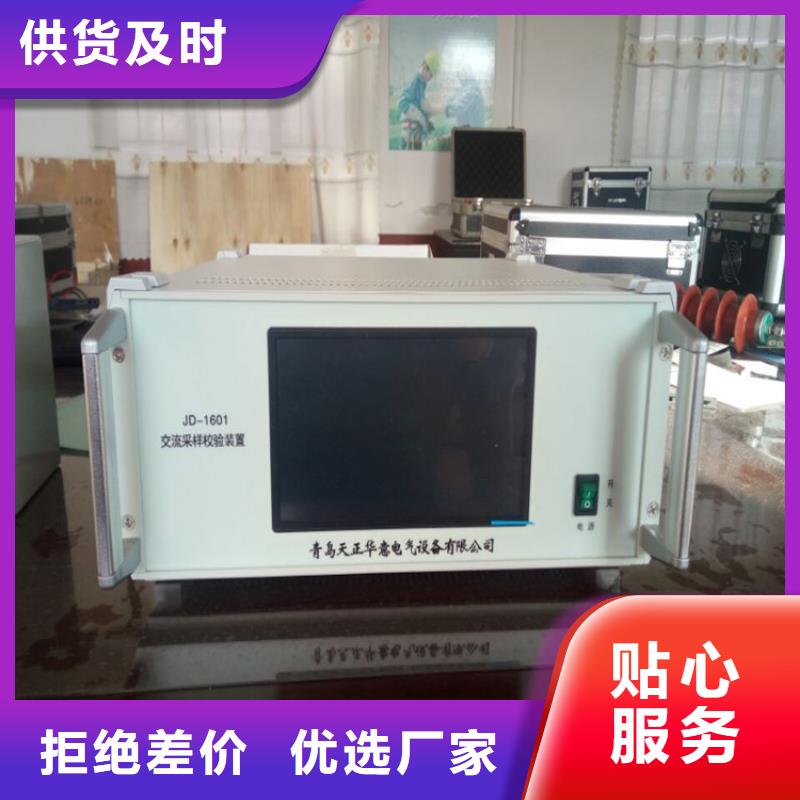

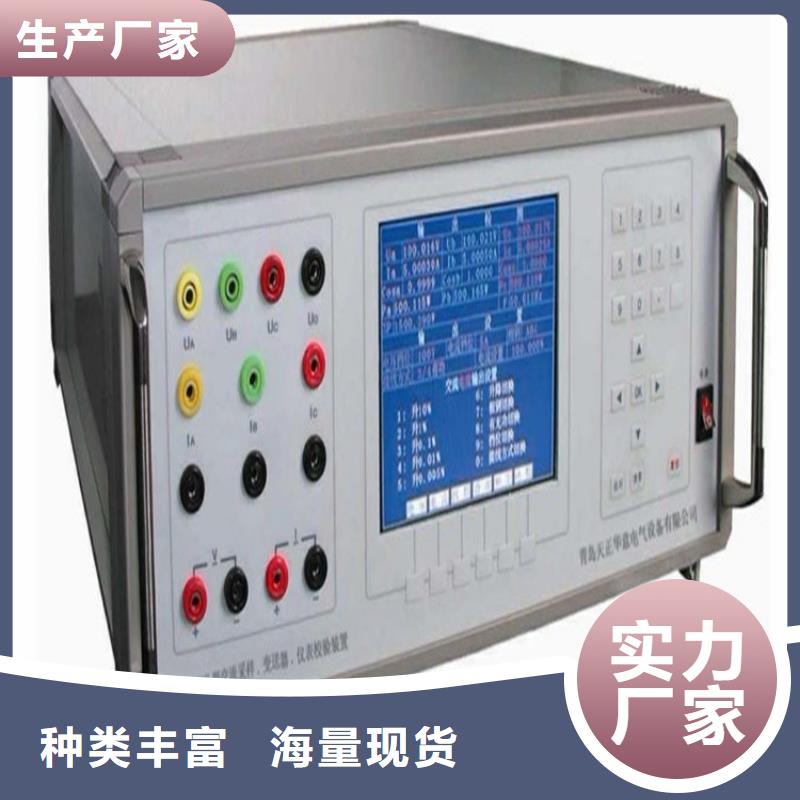

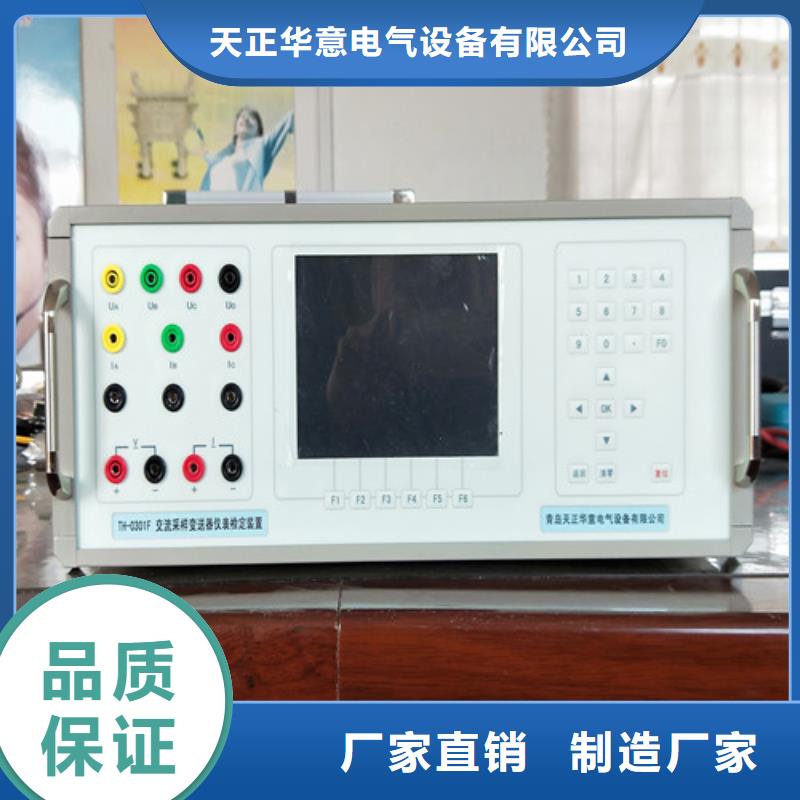

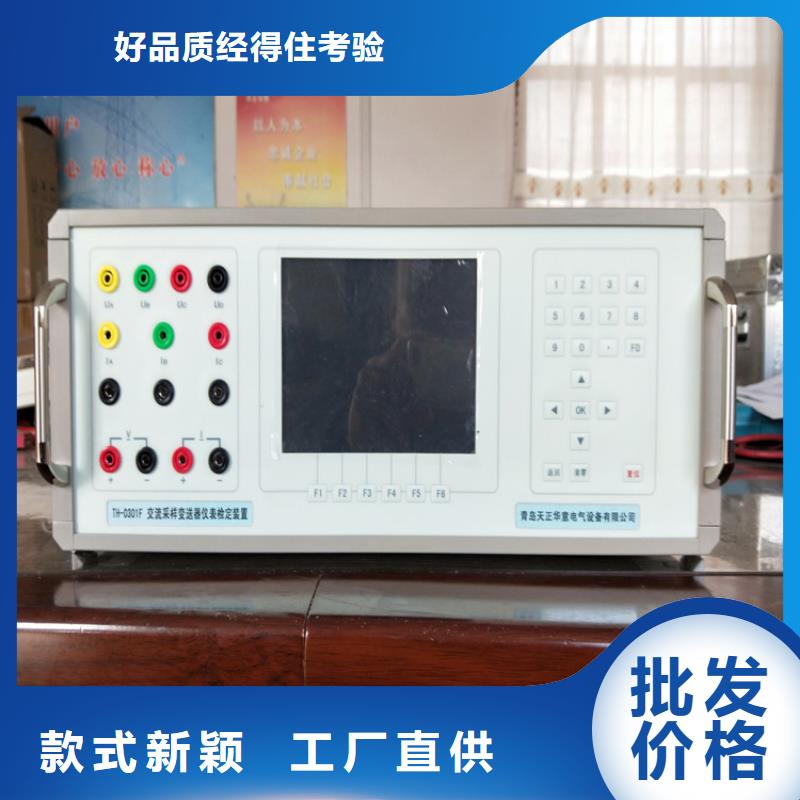

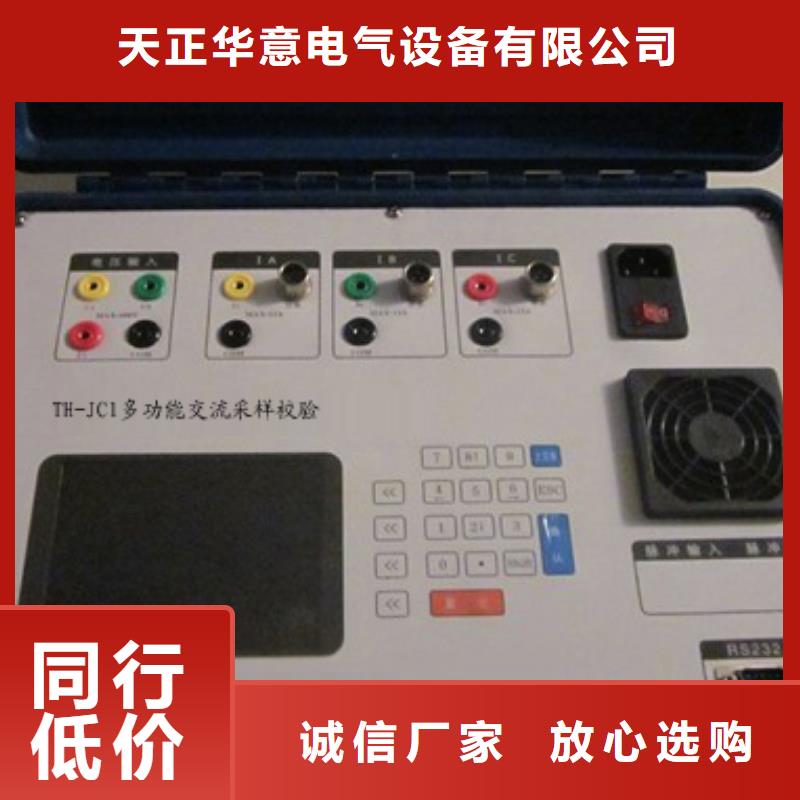

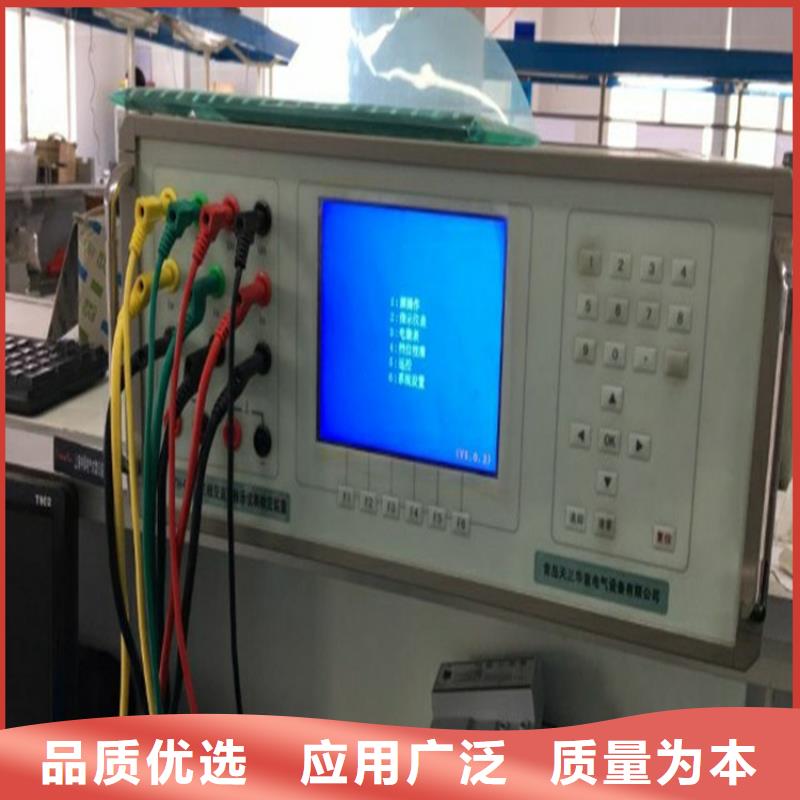

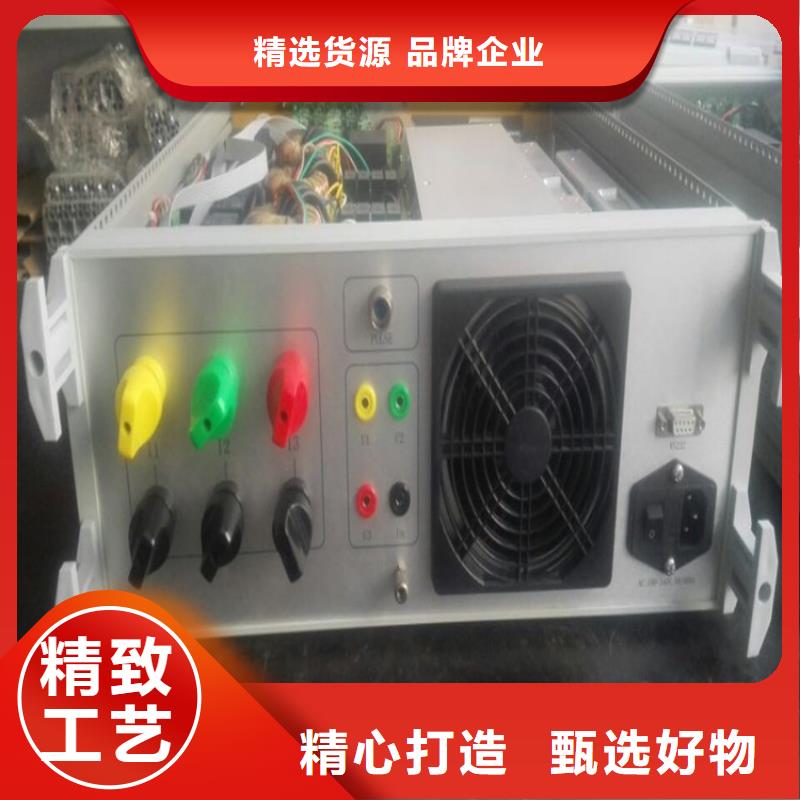

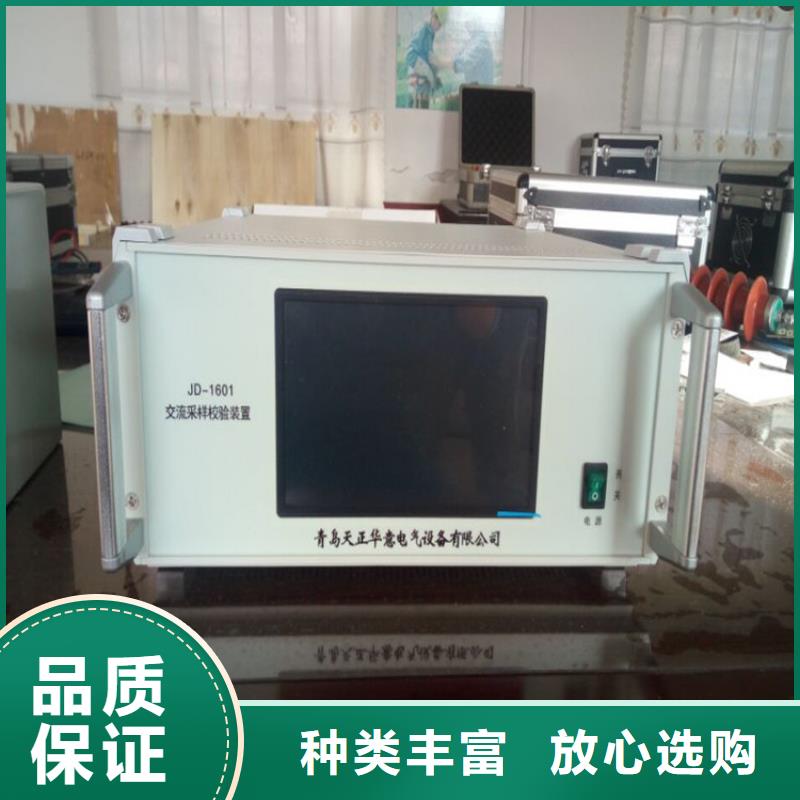

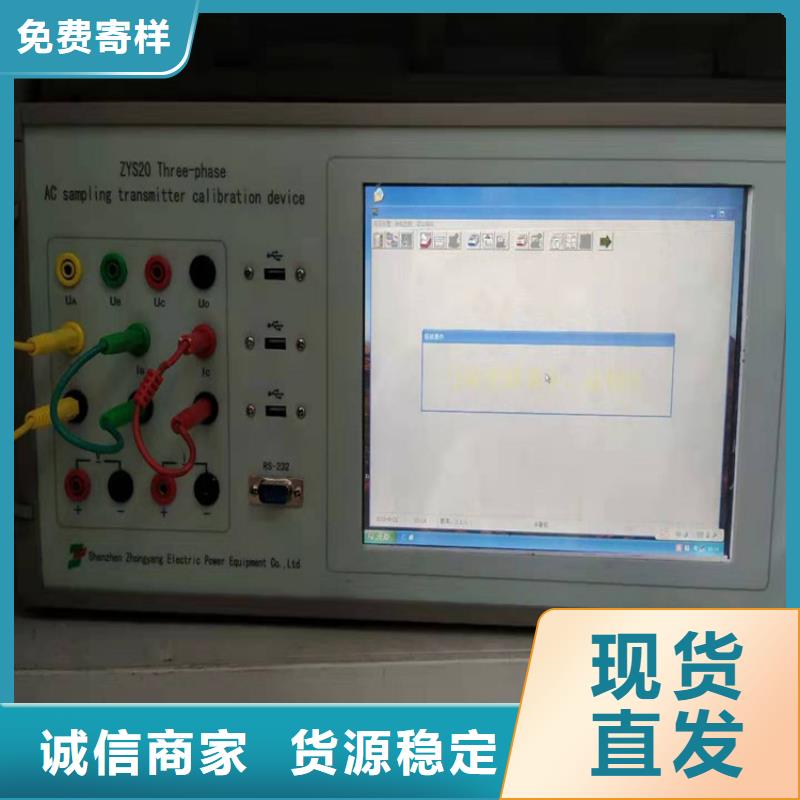

交流采样现场校验仪交流电压校准交流电压校准分为交流电压档位源（输出）满度校准和交流电压档位表（装置内部标准表）满度校准。调试员一般只需对各相超差的交流电压档位进行“表校准”。也可源、表同时校准。A 交流电压档位源校准A．1 “交流电压档位源校准”界面如图29。在这里，可通过数字键“7”选择所校的档位；数字键“8”选择所校交流电压的相别；按数字键“9”可切换到交流电压档位“表校准”。A．2 校准方法A．2．1 选择好所校的档位、相别后，按 “1”至“5”键步进，配合“6”（升/降）键调节输出电压，使外接更高等级的标准表读数为该档位的满度，误差在±0.02％之内，再按“OK”键进行确认源已调好（此时界面中“新系数”一栏中将显示新的系数）。此时若要进行该相、该档的表校准时，可按数字键“9”切换到交流电压档位“表校准”后，直接按“OK”键进行确认表已调好。A．2．2 如需校该档位其它相的源时，按数字键“8”切换到所需校的相。按本节A．2．1步骤进行校准。A．2．3 在完成该档位各相校准后，按“存储”键，界面显示“序号输入：”，如图30。不必输入数字，直接按“OK”键（此时界面中“原系数”一栏的系数将与“新系数”一栏中的系数一样）完成存储工作，也可输入数字后按“OK”键完成存储工作并方便以后查询

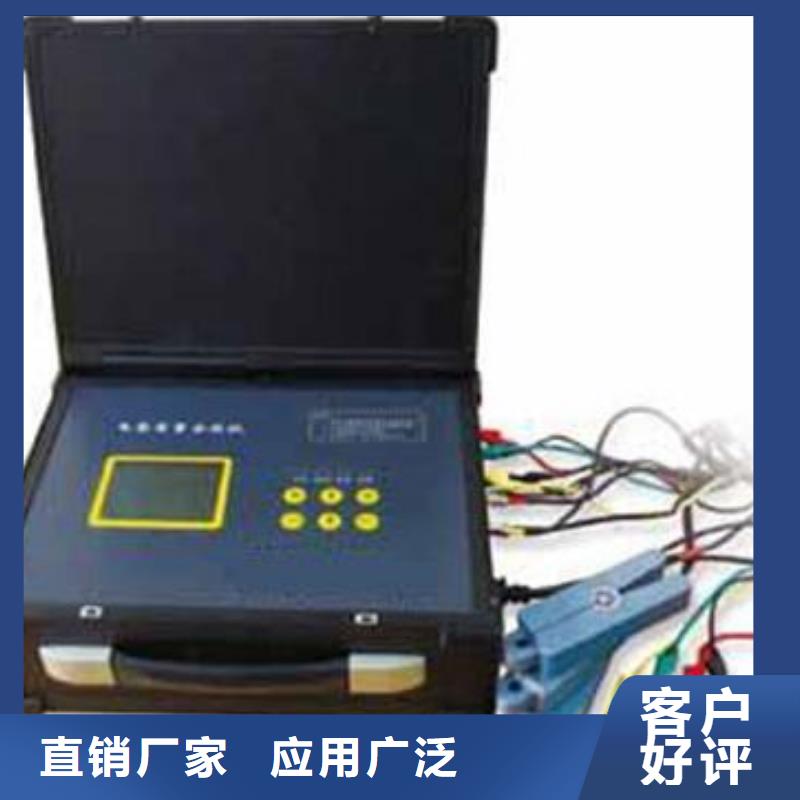

交流采样现场校验仪在以往的配电变压器运行管理中，调整线路偏相与用电参数检测等问题，都是靠人工定期去配电室（变压器台区）察看记录三相电流的大小，以此作为调整负荷及变压器运行管理的依据。由于用电的不统一性，每条线路的用电负荷单凭一次、二次的察看，不能真正确定它们的大小，这样就很难将三相负荷调整平衡。三相电流平衡分析仪可以24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测，并将其存入随机U盘中，根据需要可随时将U盘取回，由计算机上位机软件将数据读出来，并计算出三相不平衡率，且能自动将三相电流、电压、有功、无功、三相不平衡率以曲线形式直观地表示出来，从而为调整负荷及变压器运行管理，有效降低线损，提供科学的依据。 该仪器的电流测量采用钳形电流互感器，安装拆卸十分方便，这样就可以在各个配电室（变压器台区）间巡回监测，既提高了工作质量，又提高工作效率，是农电管理不可缺少的好助手。

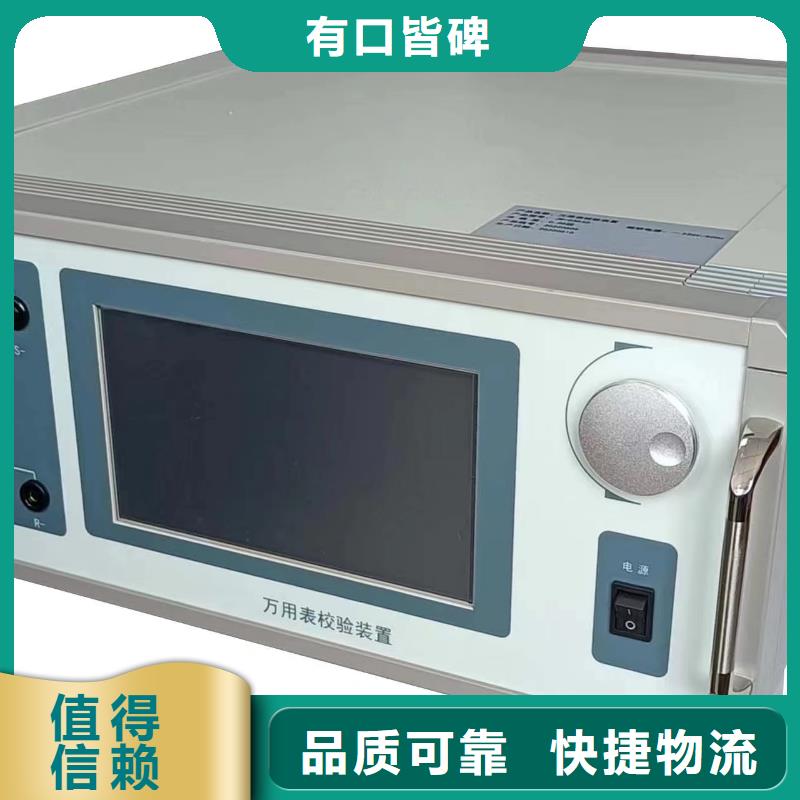

交流采样现场校验仪 注意事项：1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2、本仪器输出电压达1000V，操作时应注意人身。3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。4、作交流项目检测时，避免在有输出的情况下，切换频率。5、关机前，请切断所有输出。1、概述TH30系列多功能钳形表校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.1级，交流0.2级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。2、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。
