变压器容量特性测试仪 使用注意事项6.1．测试1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．不能在电压和电流超量程的情况下工作。6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行。9.变压器容量测试仪标准配置短路线200mm2×0.8m，在测量超过1000KVA时,短路线应相应加倍或更粗才能保证测量的精度。6.2．电池及充放电电池采用工业级聚合物锂电池，重量轻，单位储能密度大，受负载和环境温度变化影响小的特性，仪器在开机状态下自动采集供电锂电池的电池电压，并以可视化图形显示，当电池电压电量低于10％时，测试仪自动以声光报警提示，测试仪内部集成了电池的充电模块，充电电压市电交流220V电池充电时长不低于14小时，在测试仪长期不用情况下，请至少每两个月充放电一次。，尽量不要在仪器剩余电量不足10％时测试，并且在充电时不允许测试。

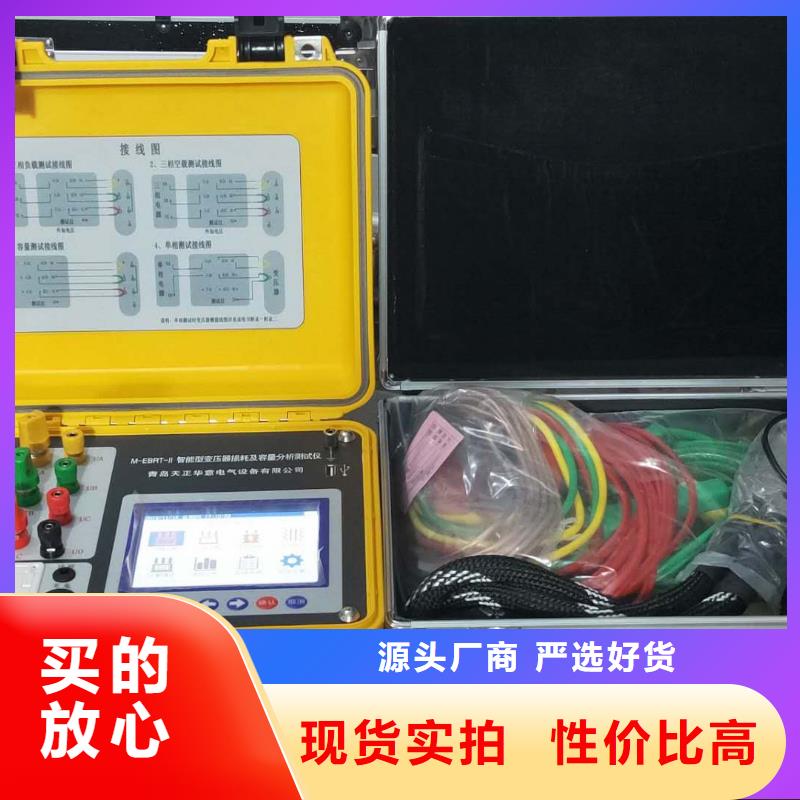

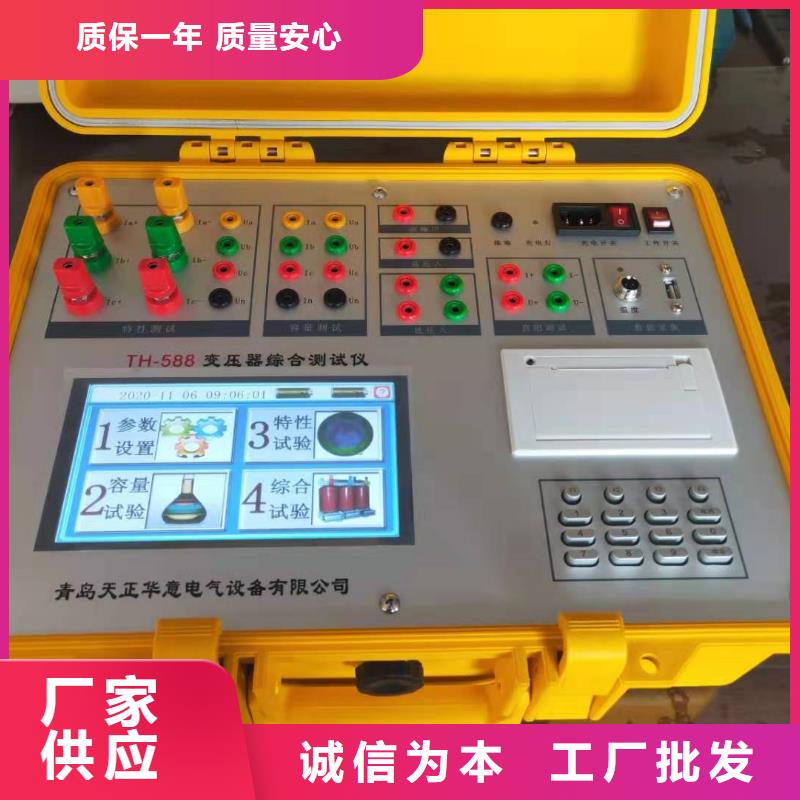

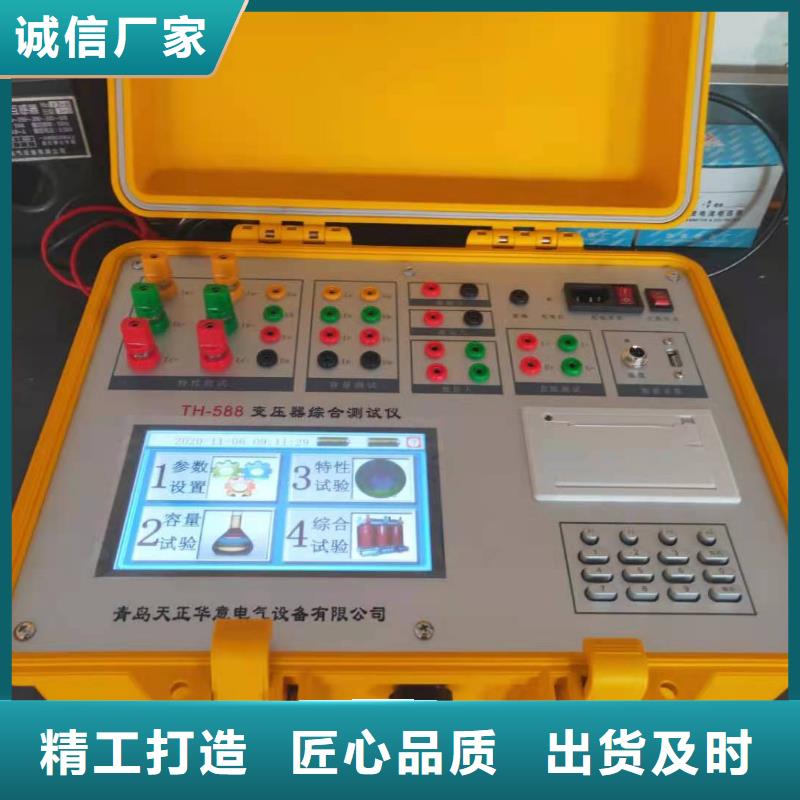

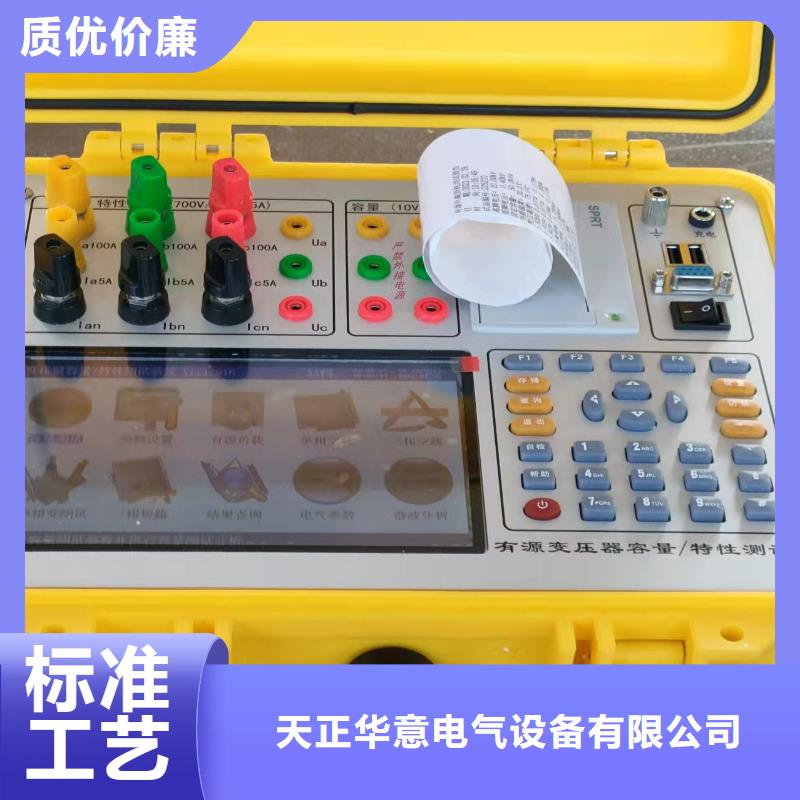

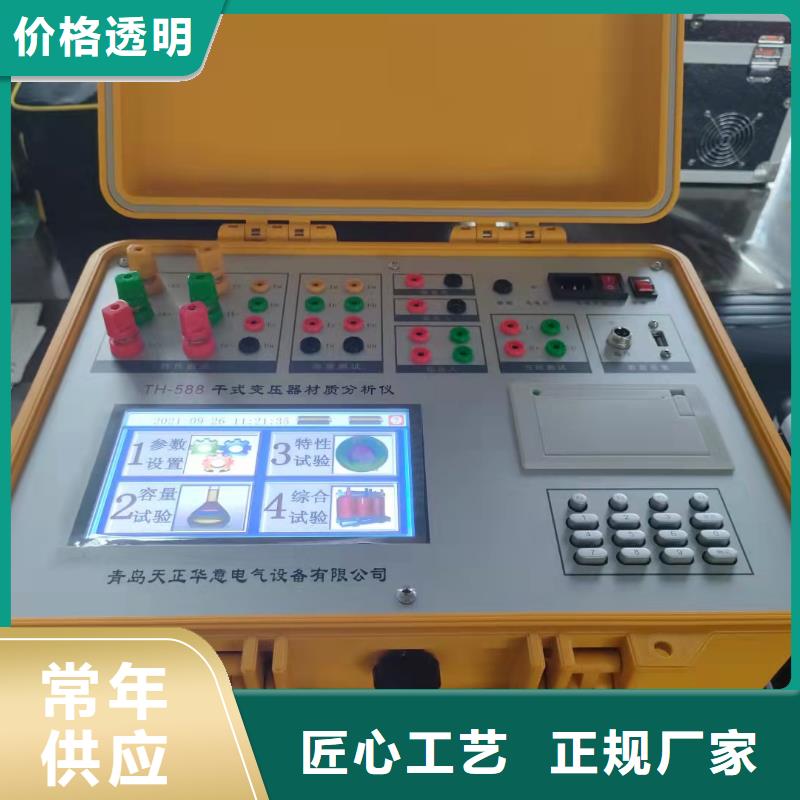

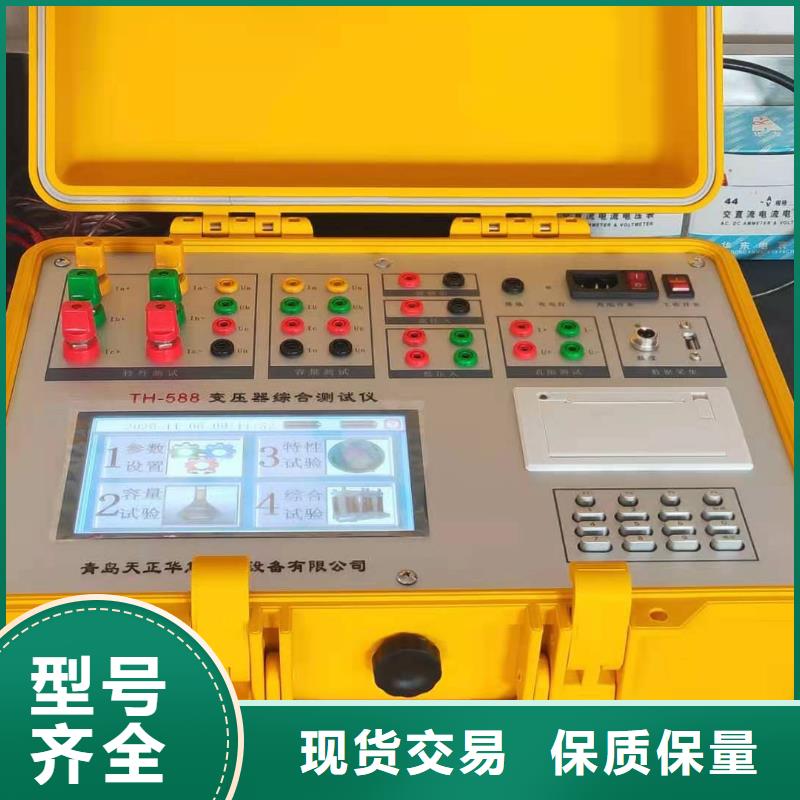

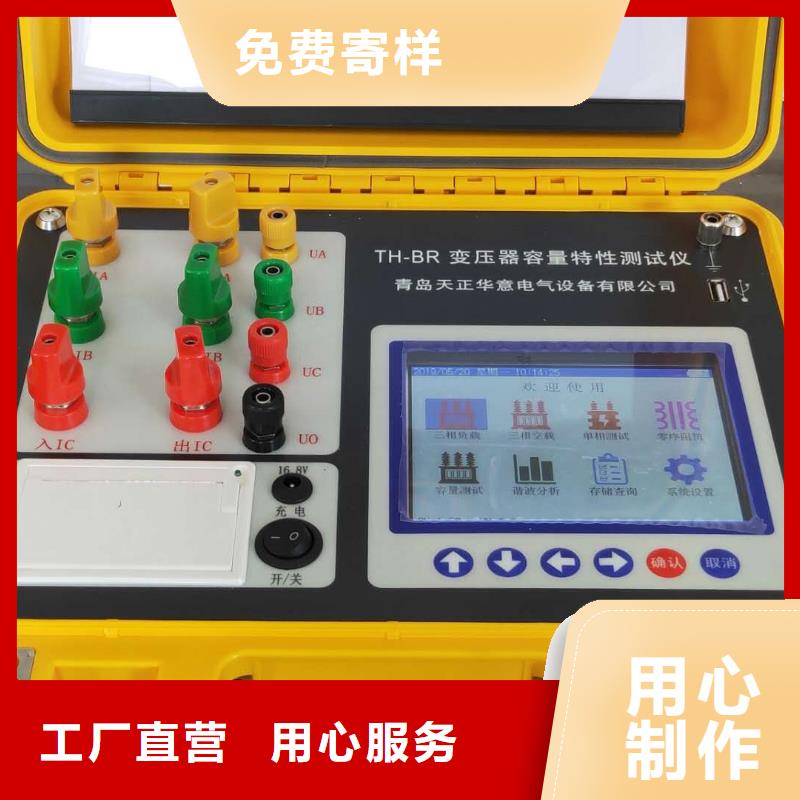

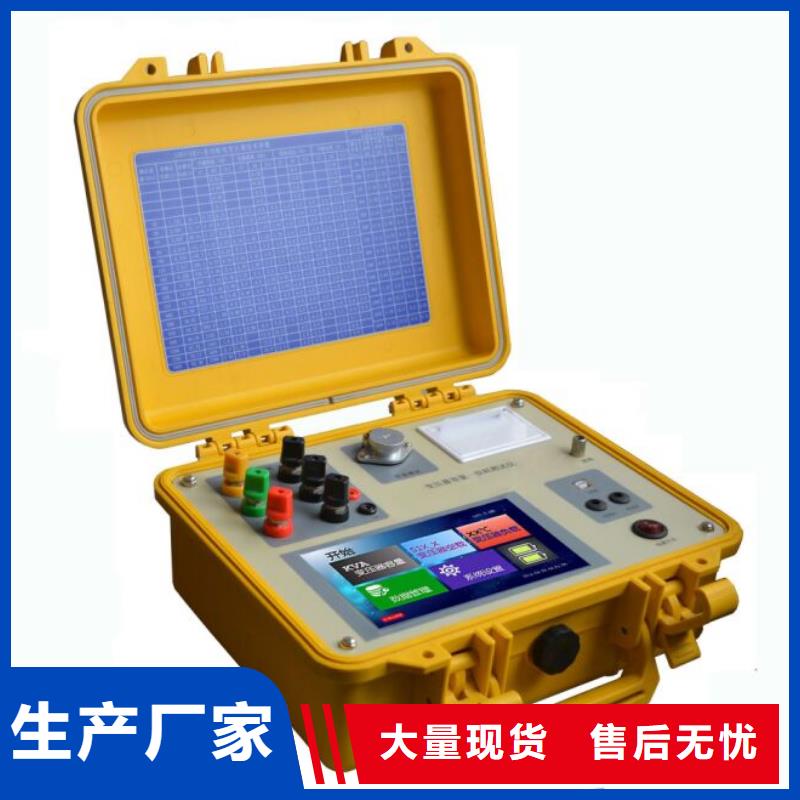

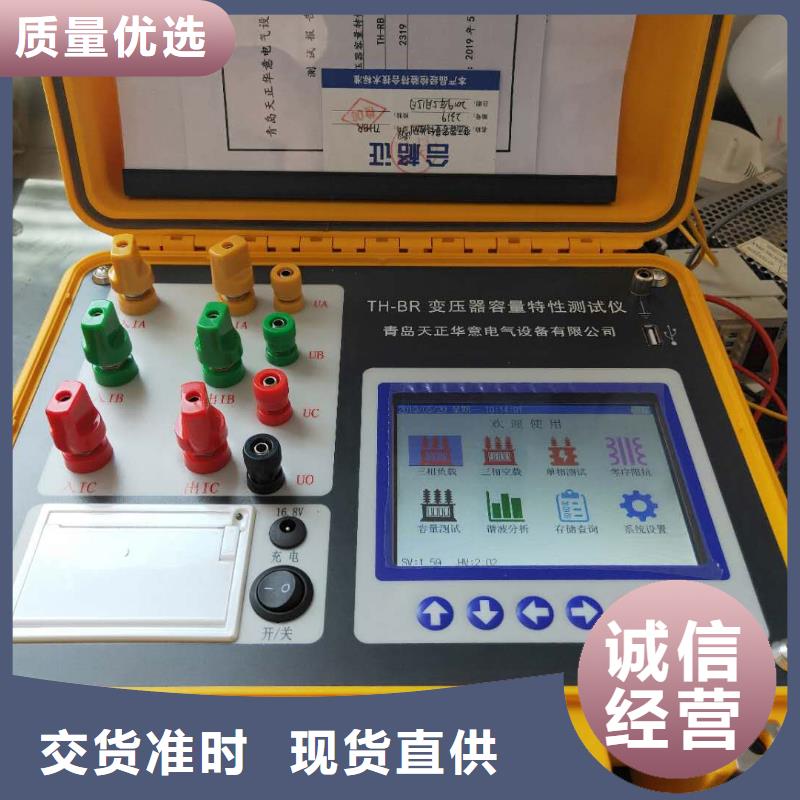

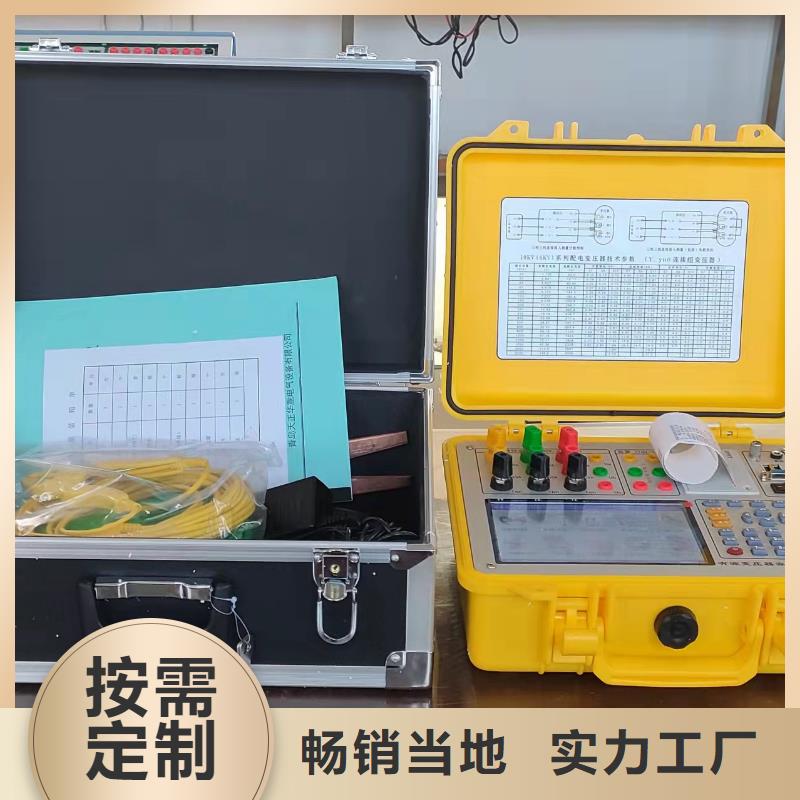

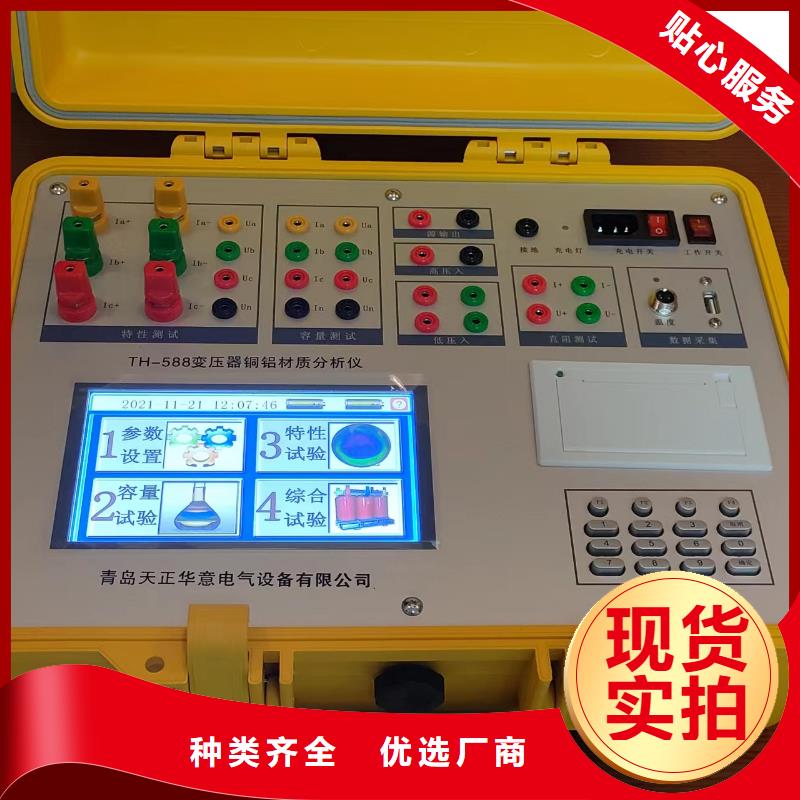

变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。

变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史遗留原因，同一测试内容全国各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个的了解，特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性，一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称：铁损、铁芯损耗)当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。注1：对于三相变压器，是流经三相端子电流的算数平均值。注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。7、负载损耗(又称：短路损耗；俗称：铜损)在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。
