想要深入了解局部放电检测仪产品的各项功能和特点?我们为您准备了精彩视频,不容错过!
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 3 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |
范围 | 服务网络覆盖山西省 晋城市 太原市、大同市、长治市、阳泉市、朔州市、晋中市、运城市、忻州市、临汾市、吕梁市 沁水县、阳城县、陵川县、泽州县、高平县等区域。 |

购买,天正华意电气设备(晋城市分公司)tianzh3611是好的选择-,库存充足,大厂保障,全国发货,欢迎咨询,联系人:杨经理,地址:[平度市平安路2号]。

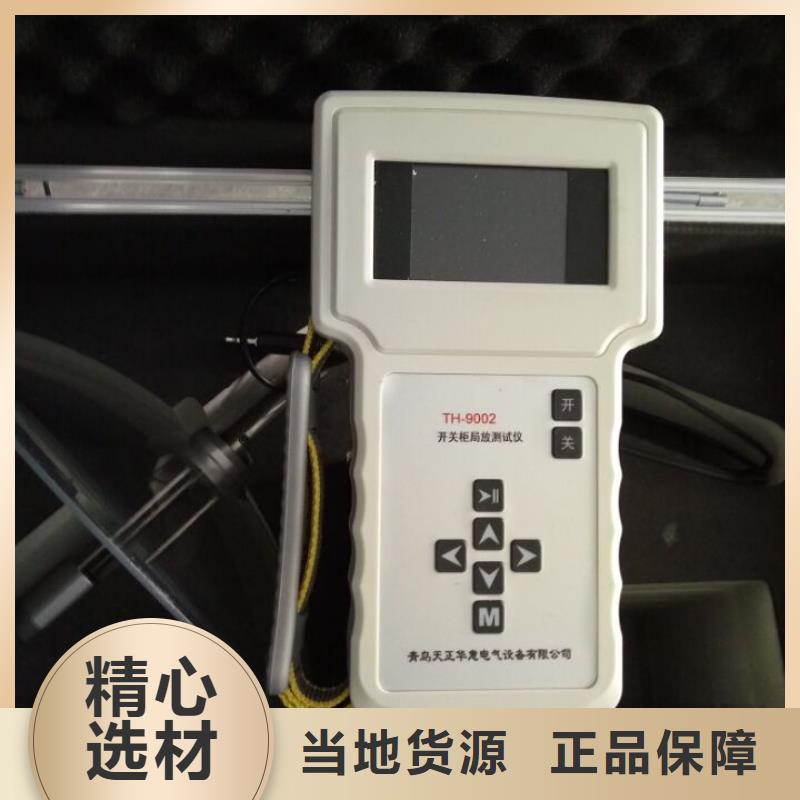

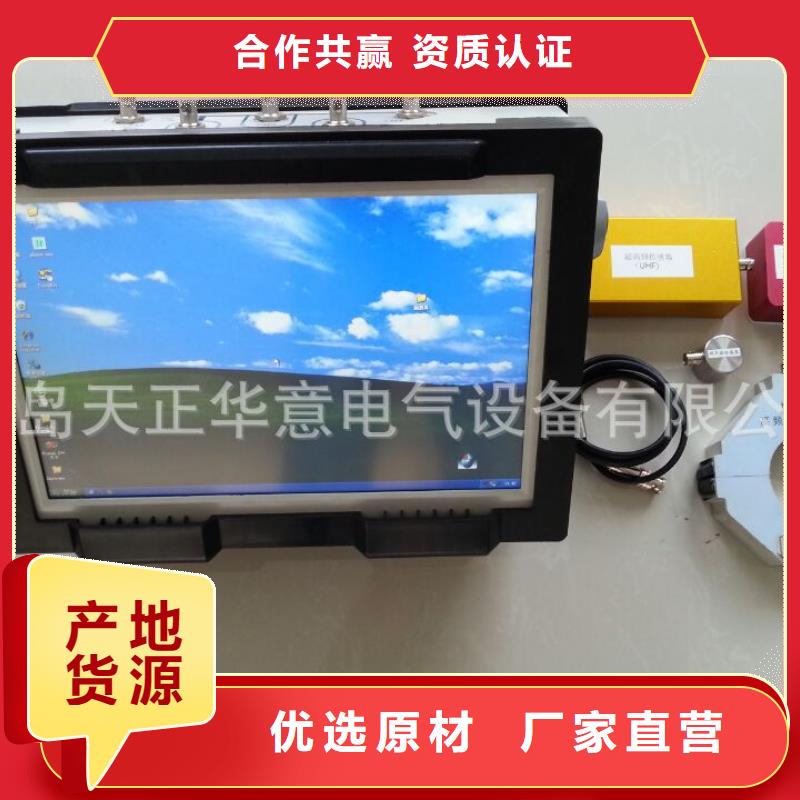

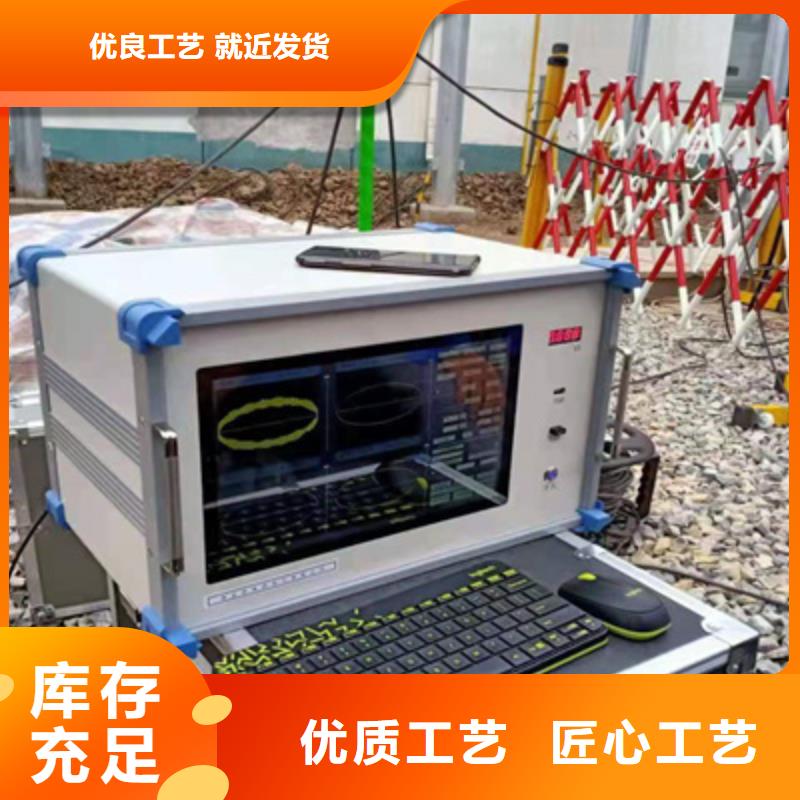

局部放电检测仪产品概述 局部放电是一种脉冲放电,它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时,会伴随有局部放电信号的产生。通过对局放信号的检测和分析,能判断高压电气设备内部是否存在绝缘隐患,防止潜在事故的进一步扩大。我公司研制的局部放电巡检仪是一种多功能的手持仪器,其基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可读出局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式,操作简单,所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断故障。局部放电巡检仪采用了全新的外观设计,使用了目前较为流行的Android系统,更易于操作使用,另外集成了500万摄像头拍照功能方便进行巡检记录;RFID利于扩展物联网的应用;内部集成了放电类型库,便于对放电情况的对比核实。

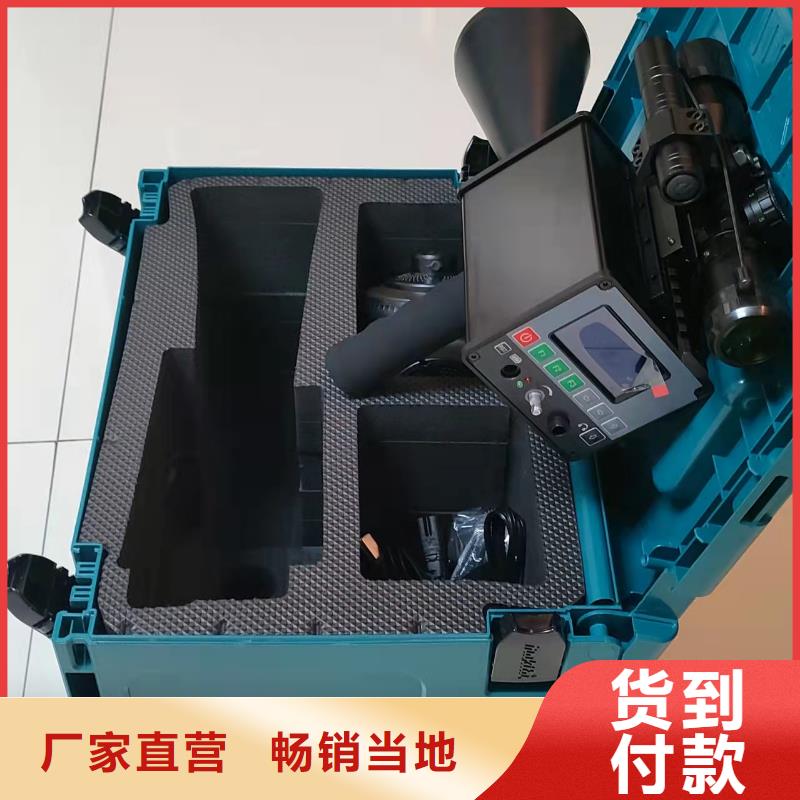

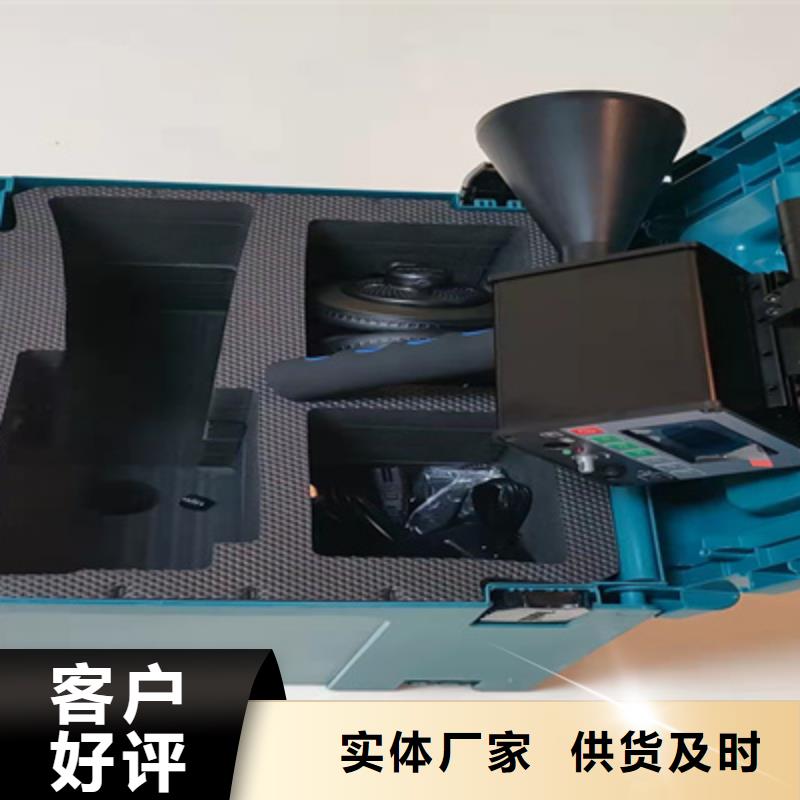

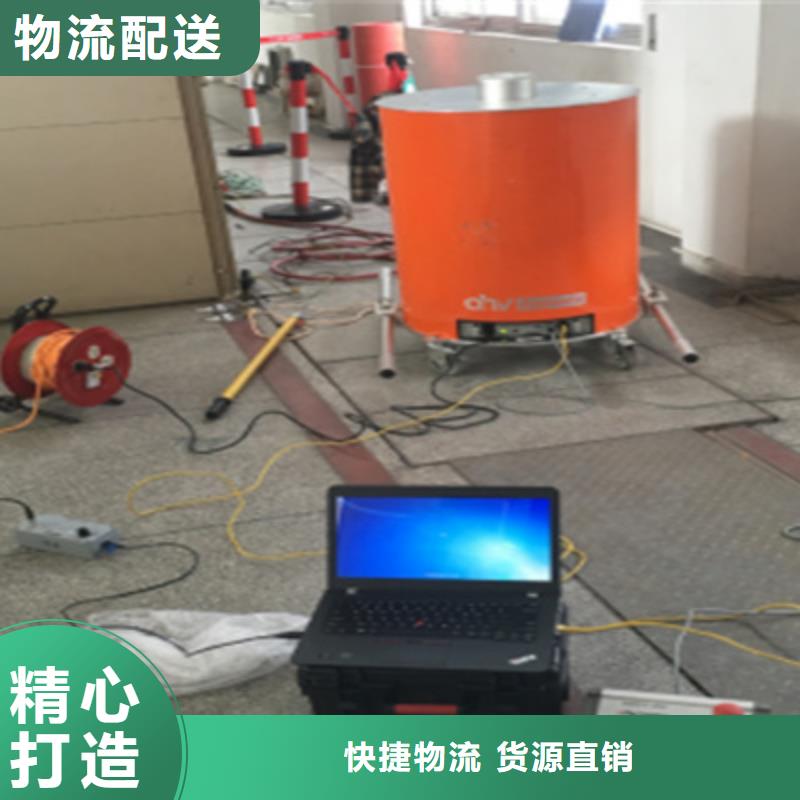

局部放电检测仪非接触超声波法局部放电发生后,会产生电磁波沿开关柜内表面传播,并通过开关柜缝隙辐射出去然后沿开关柜外表面传播,对地形成持续时间很短的对地电压,通过监测这个信号及信号的幅值频次等来判断开关柜是否由局部放电发生,这就是法监测局放原理;其监测机理如下图所示TEV检测机理 超声波法组合电器、变压器内部产生局部放电信号的时候,在放电的区域中,分子间产生剧烈的撞击,这种撞击在宏观上表现为一种压力。由于局部放电是一连串的脉冲形式,所以由此产生的压力波也是脉冲形式的,即产生了声波。局部放电源一般较小,一般为点声源。局部放电产生的声波频率在101-107Hz数量级范围,即为超声波(声音频率超过20kHz范围的称为超声波)。超声波传感器分成两种,一种为接触式(压电式)超声波传感器(AE) ,一种为开放式(敞开式)超声波传感器,接触式传感器是将传感器贴在电力设备表面,检测局放产生的超声波信号在电力设备表面金属板中传播所感应的振动现象,主要用于GIS、变压器、电缆等密封性电力设备的局放检测,但这种检测方式容易受到外界声音及电力设备运行过程中自身振动的干扰。开放式超声波传感器是检测放电产生的超声波信号在空气中传播时的振动现象,用于检测电力设备与传感器间有空气通道(如开关柜及户外的电力设备)的局放检测,这种检测技术能够利用外差技术将超声波信号转换成人耳可听到的声音信号,通过局放的特征声音,能够更好的判断局放存在(不受干扰影响)和定位。

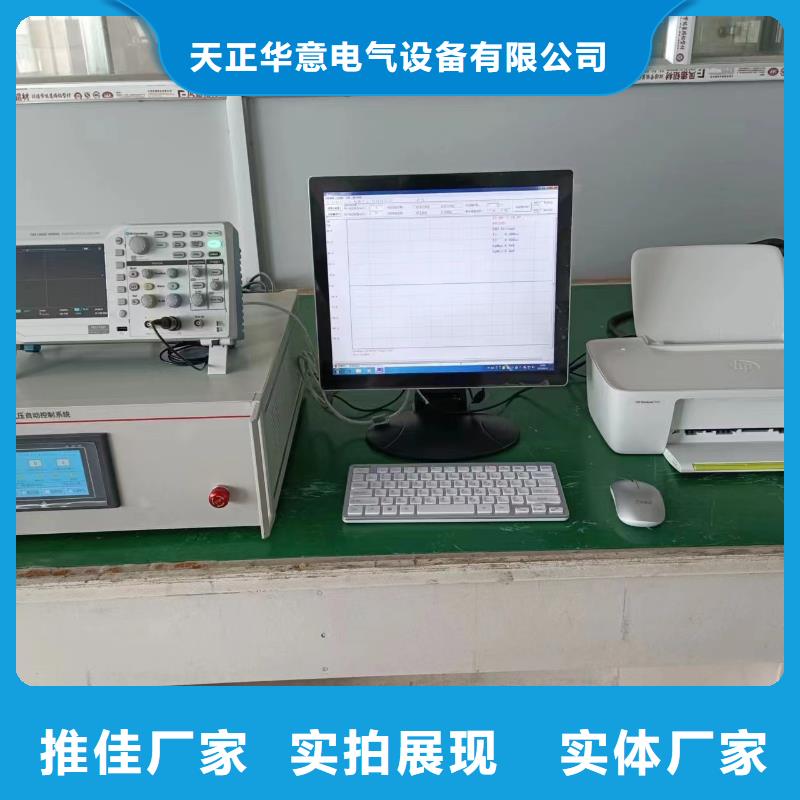

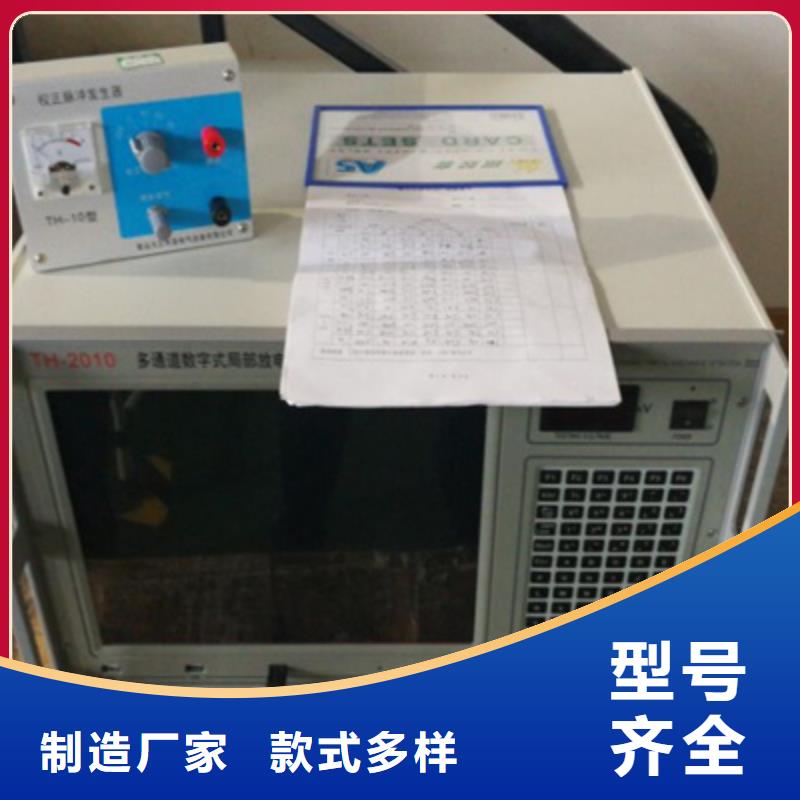

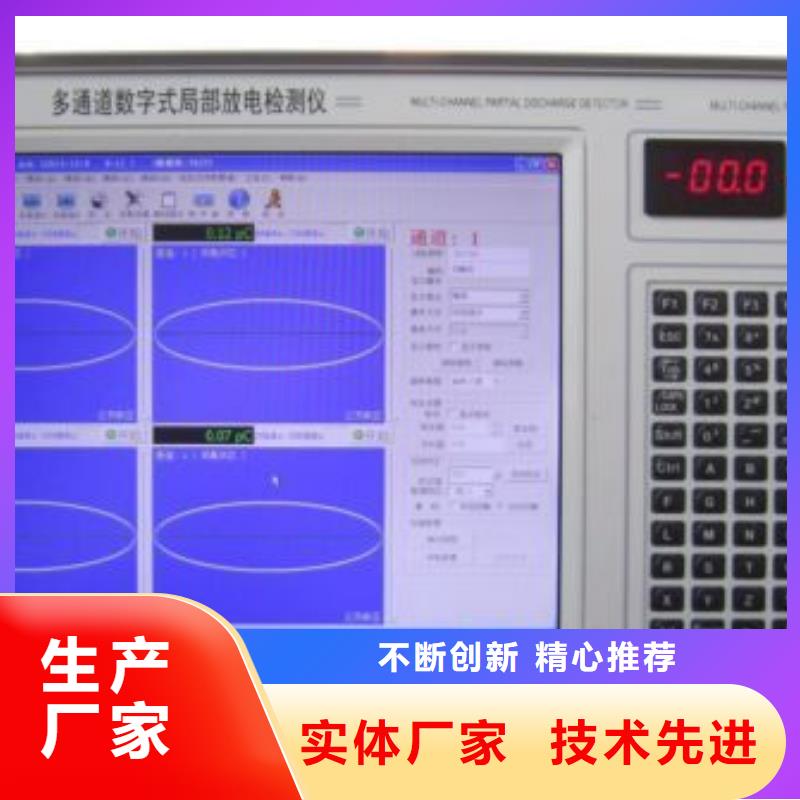

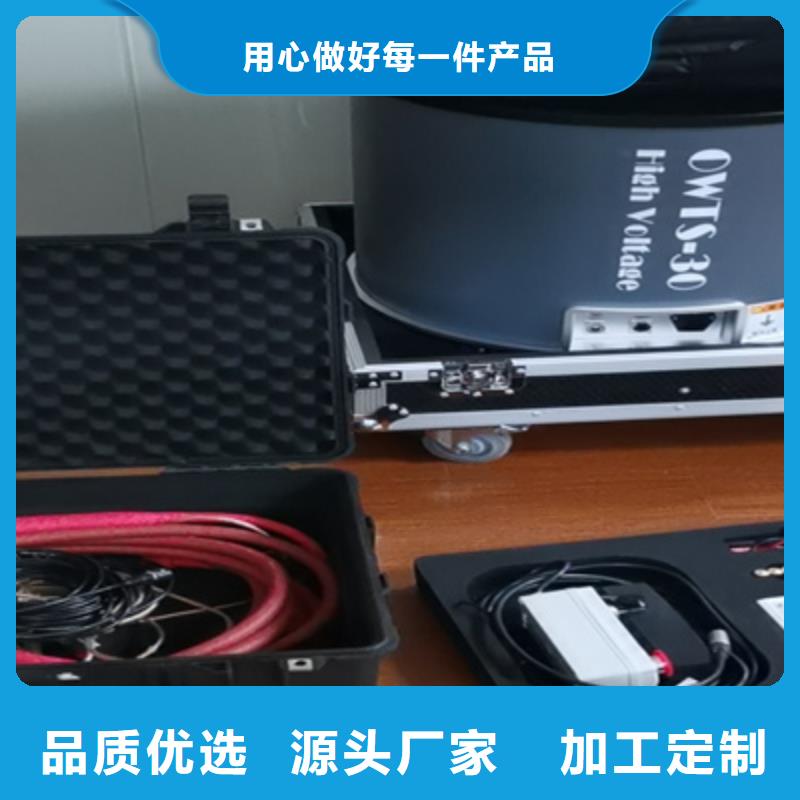

局部放电检测仪数字式局部放电测试系统快速使用指南开启电源:连接试验电路,并确认无误后,首先开启系统电源,仪器电源插座及电源开关在仪器背面,打开仪器电源开关,仪器的信号处理电路开始工作,再启动计算机电源开关(仪器正面ON/OFF),启动计算机进入WINDOWS XP系统。启动仪器:在WINDOWS XP 系统桌面上,使用鼠标双击“JFD-2010”图标,启动进入局放系统。系统校正步骤注意:进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要!!以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内,选择“通道步骤2、在通道校正的数值框内填上,步骤点击“校正”,进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量,正常情况下在第2通道的示波窗口显示一排脉冲,图九:校正脉冲注入后图形步骤5、调整“粗调”,“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著,即信号与噪声的比较(信噪比)越大越好。“FH”常规是200KHz,常规是20KHz。步骤7、点击“完成”,系统对第2通道的校正完成,注意,要移开校正脉冲发生器并关闭发生器电源,进入测量等待状态。滤波频带和增益设置的说明:滤波频带是由组成的一个带通滤波器,“FL”为高通滤波器,如选择10KHz,则信号中大于10KHz的频率信号可以通过,小于10KHz的频率信号将会有很大的衰减;为低通滤波器,如选择300KHz,则信号中小于300KHz的频率信号可以通过,大于300KHz的频率信号将会有很大的衰减;这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是:根据现场干扰情况,灵活选择“FL”、“FH”各种组合,带宽选择尽可能大,因为这样,信号放大电路可以获得比较高的灵敏度,能够有效改善信噪比。增益的设置:因为试品的不同,整个试验回路的灵敏度会有所不同,这样在校正时就要调整放大器的增益,可根据情况分别调整放大器增益粗调和放大器细调,使校正脉冲显示能够清晰区别噪声信号,一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意:滤波频带和增益的设置都应该在校正时完成,校正完成后,就不应该进行调整,原则上在什么档位上校正的,就在那一档位上测量局放,选择的校正量应该尽量接近试品的放电量。
