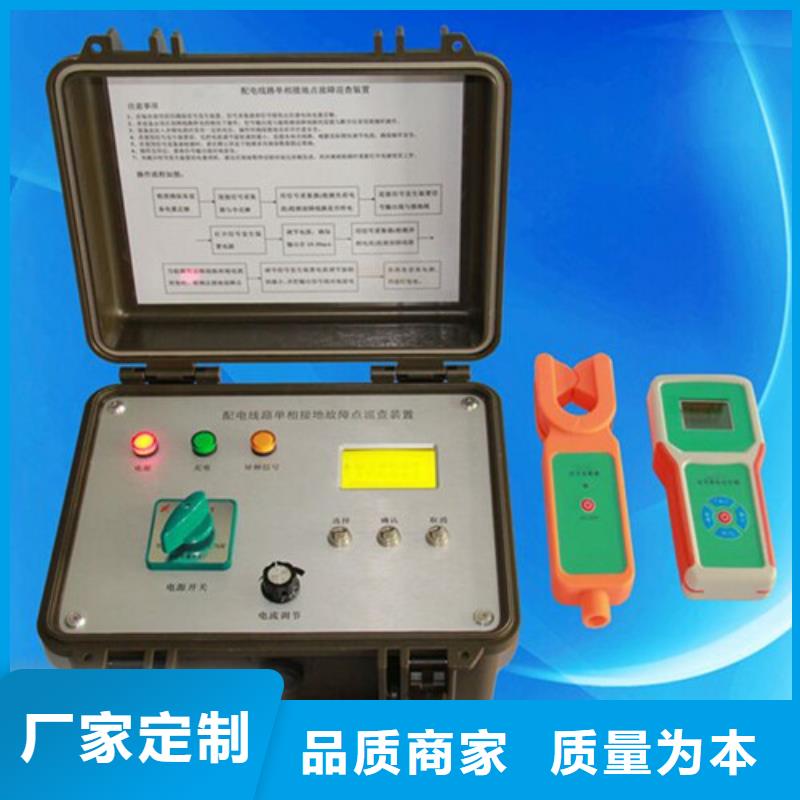

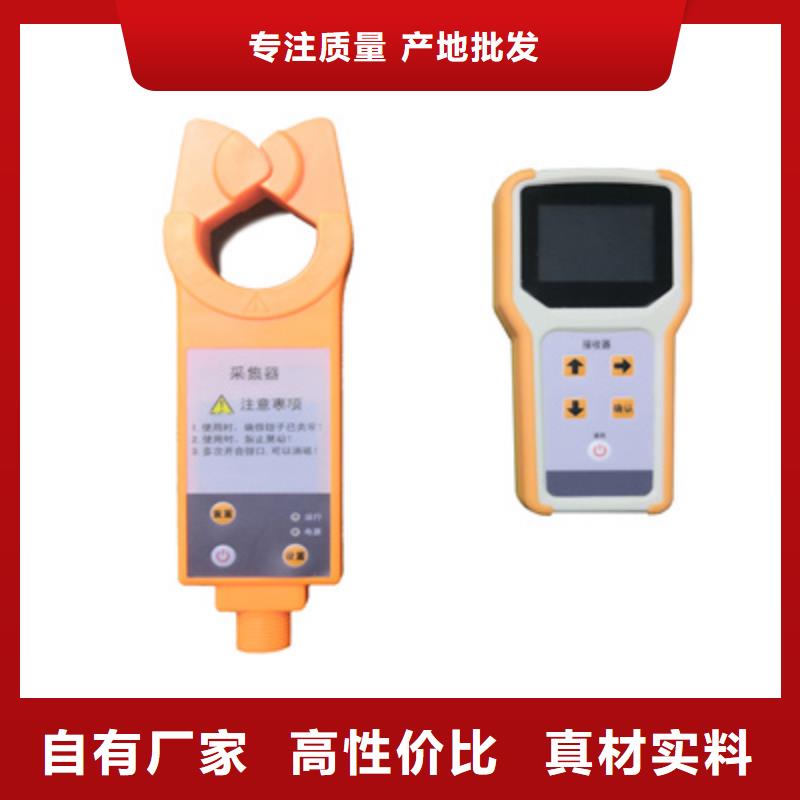

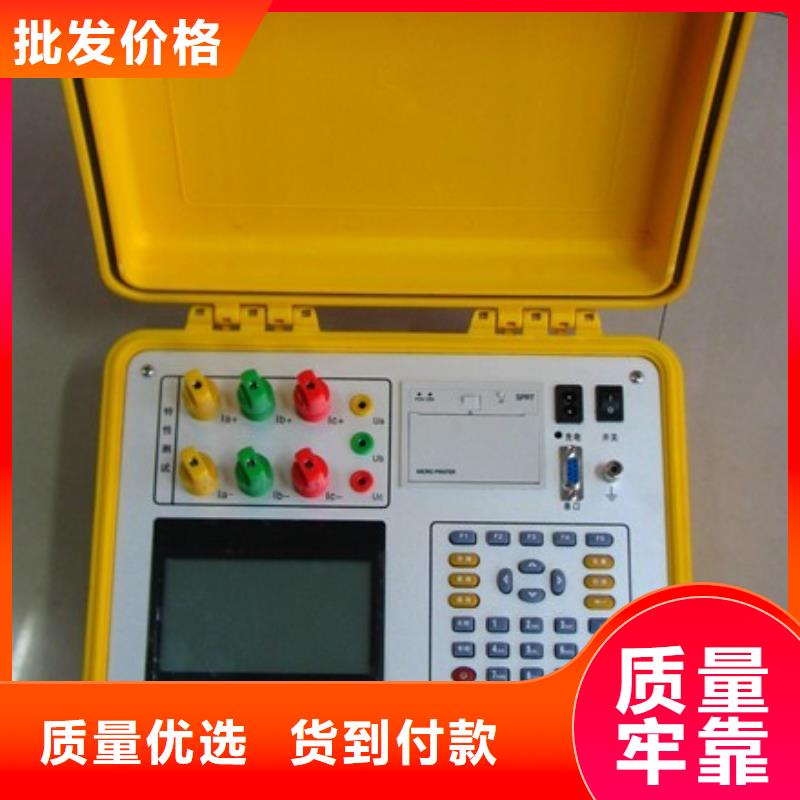

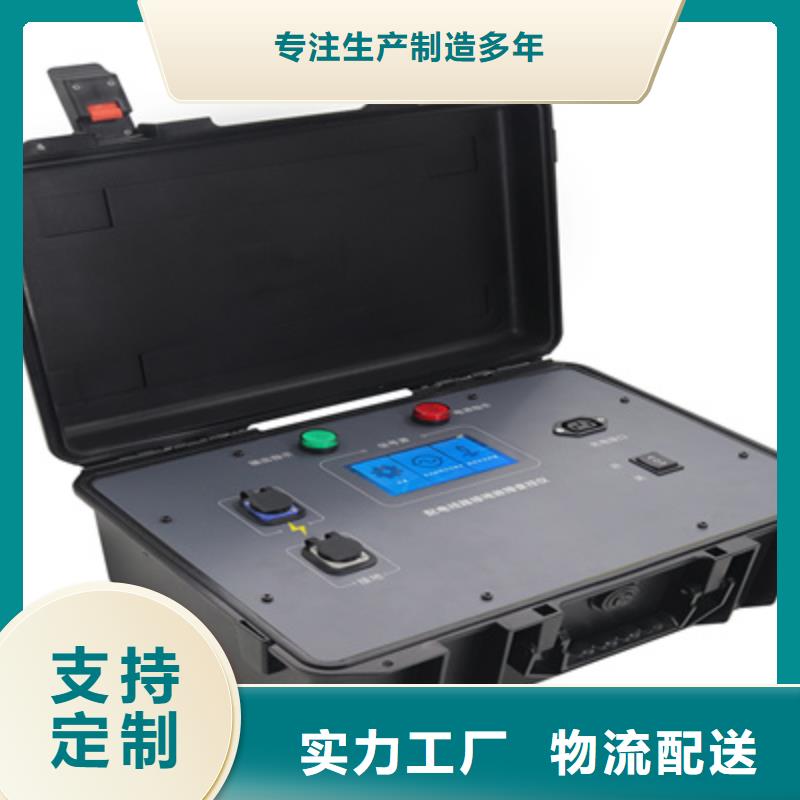

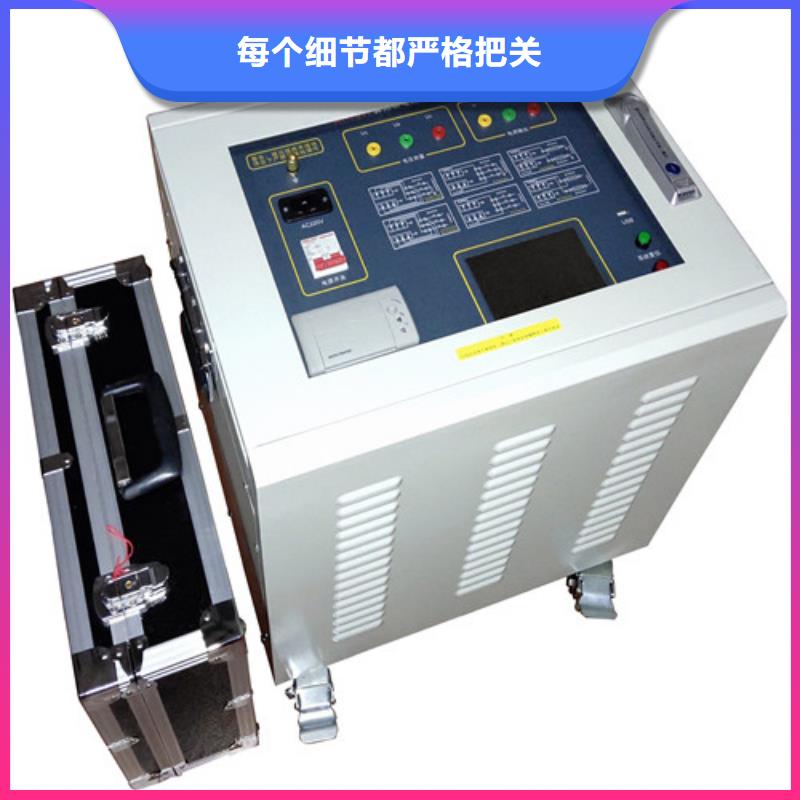

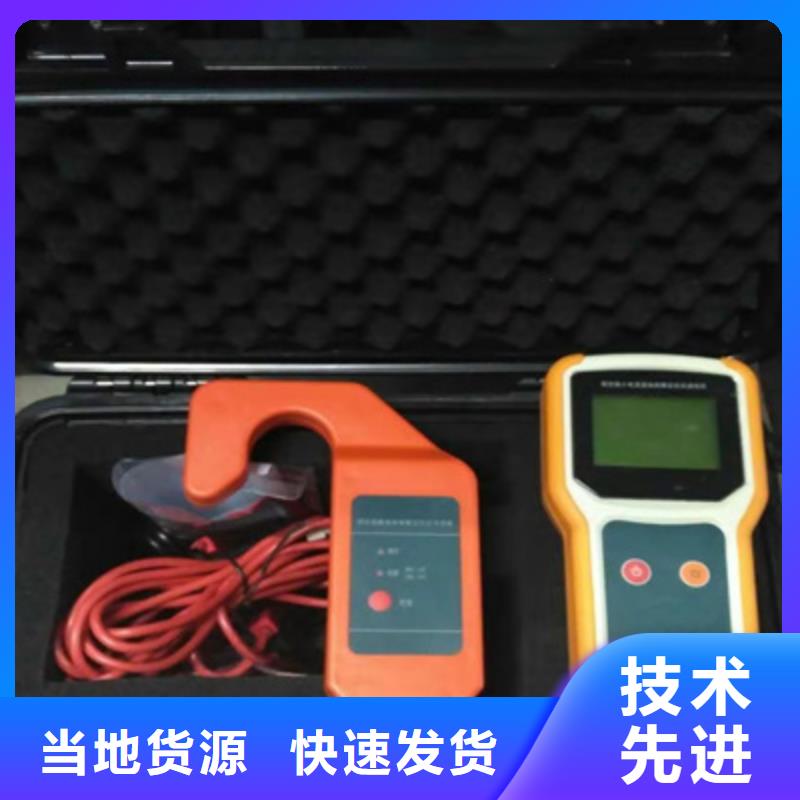

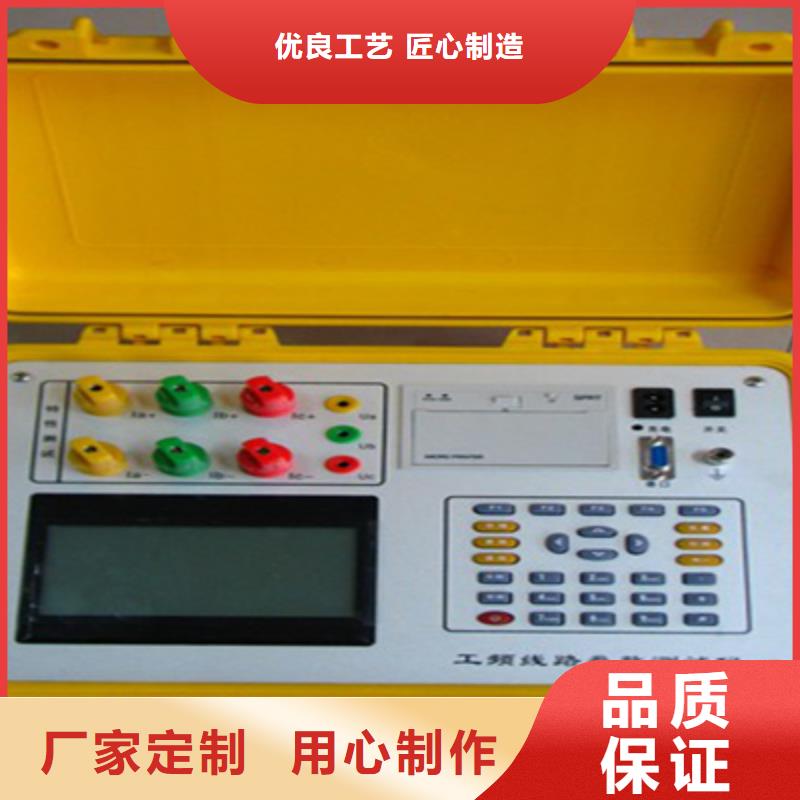

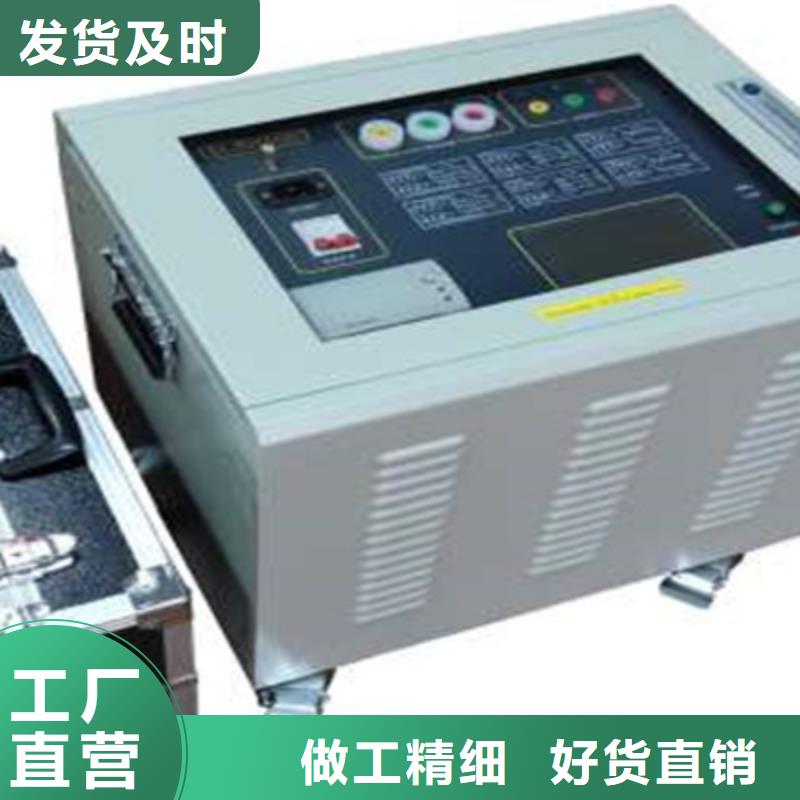

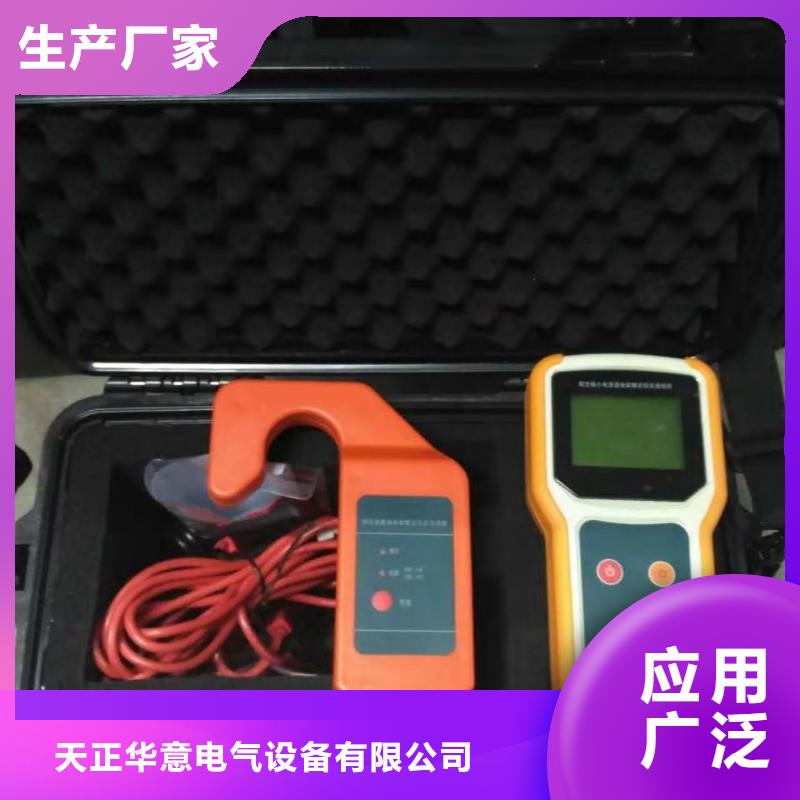

异频线路参数测试仪它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。

异频线路参数测试仪如果认为频率的精细度不够，应进入缩放功能状态进行X轴方向的放大和压缩后，再回到分析功能中分析。在缩放功能状态下，每按一次“左移”键，图形曲线会在原频率点压缩一倍。按一次“右移”键，图形曲线会在原频率点扩展一倍，直到小精细度。在采样功能状态下，按“右移”键致屏幕显示“采样”标识闪烁时，再次按下“右移”键两秒左右仪器进入采样测量，进入测量后，所有操作键均失效，直至采样完成。并将上次所测量后保存的数据刷新。 在采样功能状态下，按“左移”键可选择所测量线路的电压等级。选择线路的电压等级依次为35KV、110KV、220KV、330KV和500KV，每按一下“左移”键 将会在上述电压等级中增跳一次，多次按下会反复变换。六、使用方法本仪器不允许在被测线路带电的情况下测量。测量时，仪器的“输出”端子，用引线连接故障相架空线路。仪器的“接地”端子接变压器的地线。若架空线路发生相间短路故障，可一相接仪器“输出”端子，另一相接仪器“接地”端子。检查所有连接线都联接好后，打开电源“开关”。仪器进入主界面后，通过“功能”键选中进入“采样”功能状态。此时按“左移”键可选择所测线路的电压等级。按“右移”键致“采样”标识闪烁，再次按下“右移”键两秒左右仪器进入采样测量。采样测量结束后仪器自动进入分析功能状态。线路开路故障时的驻波比与频率变化的关系见下图:线路短路故障时驻波比与频率的关系见下图:图中f0为驻波点的频率，在“分析”功能状态下通过“左移”键或“右移”键移动标识线，反复在驻波点附近调整，观察显示屏下方A的值（驻波比）变化，找出点。此时显示出的距离L为故障距离，f为驻波点的频率，A为驻波比。为了便于找出驻波点的小A值，可选中缩放状态，通过“左移”键或“右移”键放大或压缩曲线，以便取得精细度。调整好精细度后进入分析状态进行分析。采样测量结束后仪器自动判断线路故障性质（短路或开路）。若自动判断有误可通过“短路/开路”键改变故障判断性质（距离L将改变）。

异频线路参数测试仪同时，也证明了电桥法因无法克服线路上的工频感应电压的干扰而不可能在输电线路上予以应用。以下实测时数据和波形的的具体分析：2006年9月29日1、线路全长A相与地全长B相与地全长A相与B相全长2、线路断线/断路故障（1组）A相断线B相短路A相B断线B相断线（2组）B相短路A相断线（3组）测其中一项对地（A相B相短接）A相对地短路B相对地短路（4组）A相对草B对草地（5组）B相对地接800欧电阻B相接树A相1、A相2到树A相对地闪络性故障2007年11月9日～10日在福建电力试验研究院模拟故障试验波形集11月9日在兰高线上的测试波形：（线路全长16894m，在第107﹟杆塔处进行断线、短路模拟试验项目）①15:04 B相断线（开路）测得开路全长距离为16894m。（游标卡在发射脉冲和回波脉冲前沿拐点上的有效读数范围16877～16925m，即是说在这个读数范围内都可视同为正确的，有148m读数误差范围）②15:08 A相对铁塔（地）短路 测得短路全长为16894m。有效读数范围16877～16925m。③15:33 B相对地短路 测得短路全长为16894m。有效读数范围16877～16925m。在99﹟杆塔处进行断线、短路模拟试验④16:42 B相对地短路 测得短路距离为15527m。有效读数范围15470～15550m。有80m读数误差范围。
