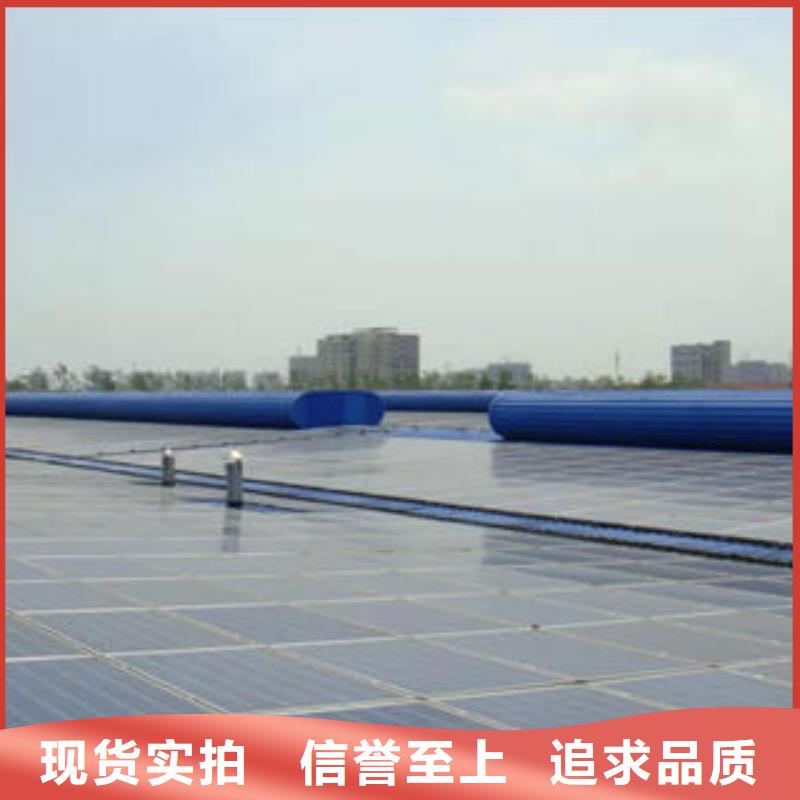

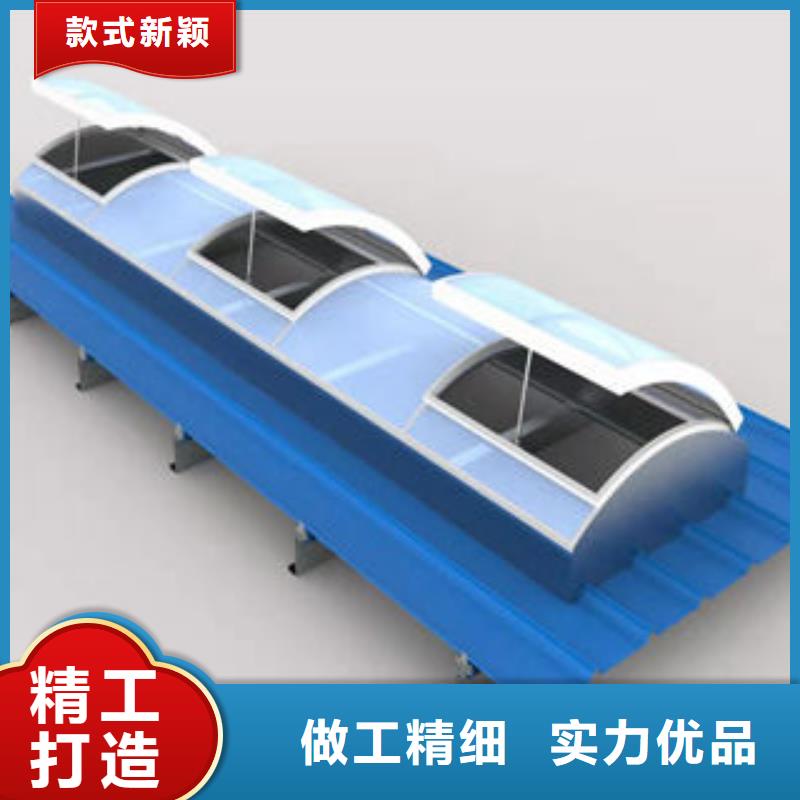

弧线型通风天窗外观呈圆弧型（流线型），也称之为无动力风机。通常情况下，喉口大于1.5m的弧线型通风天窗产品骨架采用型材焊接；喉口较小的天窗骨架则采用热镀锌钢板整体压制成型，无需焊接基座，可直接安装屋面檩条上。 无动力风机可布置在屋顶的顺坡或屋脊部位，依据防雨板选用的材质可设计为采光型、保温型等，常用的防雨板材质有：彩钢板、保温板、采光板等；可选配启闭阀板设计为启闭式（可开启）或开敞式通风天窗，根据阀板的不同控制方式设计为手动式、电动式、消防联动式通风排烟天窗。
实用新型内容本实用新型所要解决的技术问题是提供一种无动力风机架，其整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。为解决上述技术问题，本实用新型采用的技术方案是一种无动力风机架，包括有镀锌板，所述镀锌板通过压型成型为一整体的气楼架，所述的气楼架两端呈U型，且U型开口对向布置，气楼架的下端是竖直向下的气楼柱，两端U型开口之间有一连接架，所述连接架与下端的气楼柱成型为一体；所述成型为一整体气楼架的内腔有钢板压型加劲肋。本实用新型安装时与屋面平行，可降低风压及强风侵袭；一体成型使得外形美观， 整体性优良。本实用新型的优点是本实用新型整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。
通风气楼由4跟主骨架、6根次骨架组合而成，直接在车间生产焊接好，做成一个整体。
主骨架和次骨架分别用8*12的镀锌国标螺丝相连接。里面分别有外围板和挡水板和排水管，减速电机控制阀板的启动，外面安装上彩钢板。
次骨架侧面挡雨板彩钢压型而成，泛水包边用彩钢折弯而成，使用年限长，整体感佳，抗风效果更强。
次骨架侧面设导流板，杜绝空寂乱流现象，排气效果更佳。
次骨架上面安装有45°彩钢泛水板，很好的解决了雨天因为下雨过大，而雨往车间里面飘的情况。
在通风气楼安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作，安装完成时的偏差不能超过0.02的标准。
在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，严禁踩踏屋面板的高肋。同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划伤屋面板。
盛强通风设备(厦门市翔安区分公司)拥有专业的技术团队，专业化服务营销团队，专业的工程施工团队，专业的研发团队，专业的 通风采光天窗产品生产基地，为客户提供一站式服务。我们以“品质至上、诚信为本、创新制胜”为经营宗旨，坚持稳健发展及全国行销策略，为客户提供格式优良 通风采光天窗产品和的服务。
通风气楼施工方案
在通风气楼安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作。
A 通风气楼骨架安装:由地面安装工人根据图纸将所安装使用的骨架水平运输至相应的施工区域的地面上；由屋面安装工人使用手拉葫芦等工具将骨架垂直运输至屋面上安装位置，并使用螺栓临时固定，并在核对无误后进行终固定。
安装流程：
B 通风气楼围护板安装:围护板由人工将其有堆放区地面运输至上料区地面饼分开堆放。搬运时人员间隔距离不大于3m，以防止板材被折断。
